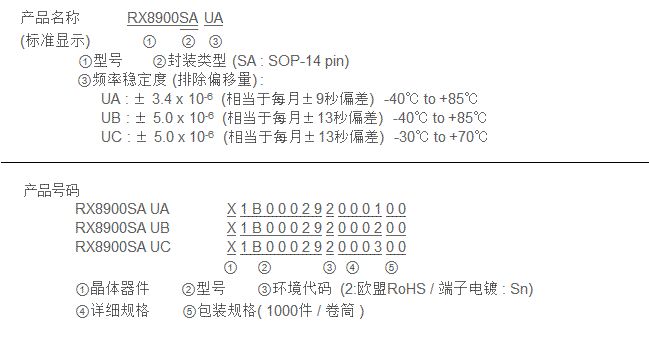

RX8900SA
内置DTCXO, 高精度, 内置电源切换 I²C-Bus接口的实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.2 mm
- 重要参数： ±3.4,±5ppm
- 电压： 2.5-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.2 mm
- 重要参数： ±3.4,±5ppm
- 电压： 2.5-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14

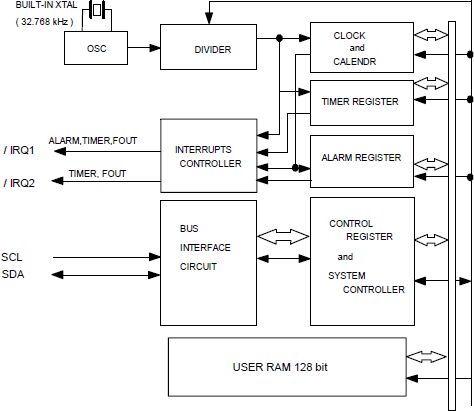

电路框图
概览
高精度
- UA ± 3.4 x 10-6 / -40 °C to +85 °C ( 相当于每月 ±9 秒偏差 )
- UB ± 5.0 x 10-6 / -40 °C to +85 °C ( 相当于每月 ±13 秒偏差 )
- UC ± 5.0 x 10-6 / -30 °C to +70 °C ( 相当于每月 ±13 秒偏差 )
32.768 kHz 频率输出功能
- FOUT 引脚输出 (CMOS 输出), CL=30 pF
- 可选择输出频率为32.768 kHz, 1024 Hz, 或 1 Hz.
电源切换功能
- 当 VDD 值下降，内部源被切换到 VBAT.
- 非常小的漏电流
定时器功能
- 定时器中断功能可设置为：1/4096 秒和 4095 分钟之间
警报器功能
- 通过组合使用日、时与分，可实现报警设置
温度传感器功能
- 温度数据由温度传感器输出到一个寄存器(Bank.2_Add17h)
规格(特征)
电气特征
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 电源电压 | VDD | 接口动作 | 2.5 | 3.0 | 5.5 | V | ||
| 温度补偿电压 | VTEM | 温度补偿动作 | 2.0 | 3.0 | 5.5 | V | ||
| 计时器电压 | VCLK | 内部计时动作 | 1.6 | 3.0 | 5.5 | V | ||
| 工作温度 | TOPR | 无凝结 | -40 | +25 | +85 *3 | °C | ||
| 频率精度 | Δ f/f | UA | Ta=-40°C~+85°C | ±3.4 *1 | x10-6 | |||
| UB | Ta=-40°C~+85°C | ±5.0 *2 | ||||||
| UC | Ta=-30°C~+70°C | |||||||
| 功耗（1） | lDD1 | fSCL=0Hz, /INT=VDD, FOE =GND VDD=VBAT FOUT: 输出OFF 温度补偿间隔 2.0 s | VDD=5V | - | 0.72 | 1.5 | µA | |
| 功耗（2） | lDD2 | VDD=3V | - | 0.70 | 1.4 | |||
*1)相当于每月 ±9 秒偏差 *2)相当于每月 ±13 秒偏差
*3)请联系我们以+ 85°C < TOPR的相关信息

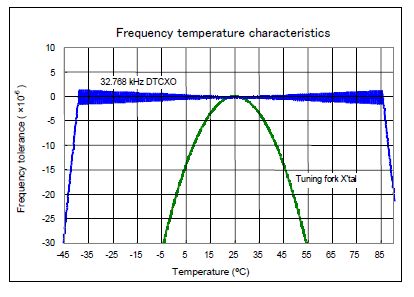

32.768 kHz-DTCXO Frequency temperature characteristics (Example)
引脚功能定义
| 信号名称 | 输入 输出 | 功能 |
|---|---|---|
| T1(CE) | 输入 | 生产商用于进行测试 （请勿进行外部连接） |
| SCL | 输入 | 串行时钟输入引脚 |
| FOUT | 输出 | 引脚输出参考时钟信号 ( CMOS 输出 ) |
| VBAT | - | 电池供电（这个Pin 切换供电到备份电池） |
| VDD | - | 连接到电源正极 |
| FOE | 输入 | 用于 FOUT 输出控制的输入引脚 |
| / INT | 输出 | 中断输出 (N-ch 开漏) |
| GND | - | 接地 |
| T2(VPP) | - | 生产商用于进行测试 （请勿进行外部连接） |
| SDA | 双向 | 数据输入/输出引脚 |

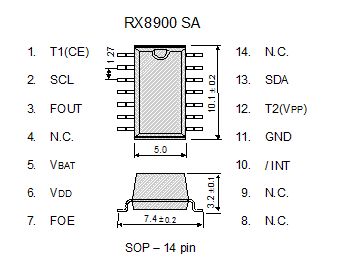

引脚连接 / 外部尺寸规格
(单位: mm)
金属可能暴露在该产品的顶部或底部。但这不会影响任何规格性能。
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
