RX6110SA
内置电源切换、低电压计时保持SPI & I2C-Bus的实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.3 mm
- 重要参数： ±5ppm
- 电压： 1.6-5.5V
- 接口： SPI&I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14

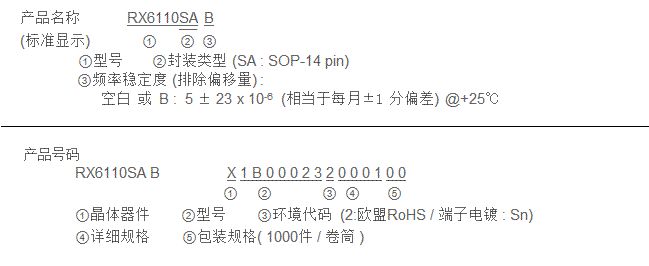

- 产品参数
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.3 mm
- 重要参数： ±5ppm
- 电压： 1.6-5.5V
- 接口： SPI&I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14

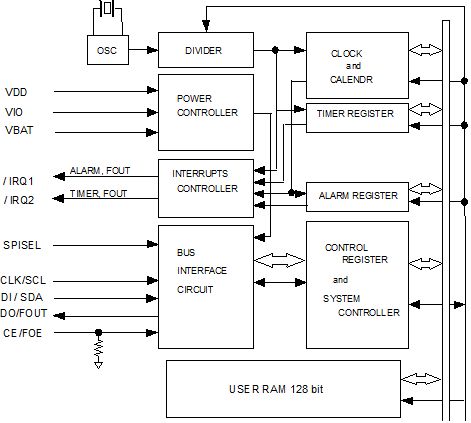

电路框图
概览
接口类型
- SPI总线和I2C总线接口。
- 通过一个终端,一个转换接口是可能的。
- 内置电源自动切换装置，具有自动切换功能。
- 当VDD失效，内部电源被切换到VBAT
频率输出功能
- 能选择输出频率，有32.768kHz, 1024Hz, 1Hz.
定时器功能
- 定时器功能可以设定在1/4096 秒 和 65535小时之内。
- 时间周期是1小时，1分钟，64Hz，4096Hz
- 当事件出现时，定时器可以自动记录到TF-bit，并能通过/IRQ1 或/IRQ2引脚输出
报警功能
- 报警功能可以设定到一个星期内的某一天，按照天，小时，分设定
- 当事件出现时，定时器可以自动记录到AF-bit，并能通过/IRQ1引脚输出
内置RAM
- 128 位(8 位× 16. SRAM)
规格(特征)
■推荐的工作条件
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 1.6 | 3.0 | 5.5 | V |
| 时钟电压 | VCLK | - | 1.1 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
■频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率精度 | Δ f/f | Ta=+25°C VDD=3.0V | B:5±23 *1) | ×10-6 |
| 振荡器启动时间 | tSTA | Ta=+25°C VDD=1.6V | 1 Max. | s |
*1） 相当于每月 ±1 分偏差 (除了偏移量)。/ 标准品
■功耗特征 *Ta=-40°C to +85°C
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 功耗 | lBAK | VBAT=3.0V 输入引脚 "L" ,VDD = 0 V DO/FOUT=OFF, fCLK = 0 Hz, /IRQ1,2 = OFF, TSEL2="1" 它包含一个OFF漏电流在SW和Power之间(VBAT-VDD) | - | 130 | 250 | nA |
| I32K | VDD=3.0V fCLK = 0 Hz,SPISEL=VIO, /IRQ1,2 = OFF, CE/FOE = VIO, DO/FOUT : 32.768 kHz ON , CL = 0 pF | - | 1.5 | 2.1 | µA |
引脚功能定义
| 信号名称 | 输入/输出 | 功能 |
|---|---|---|
| SPISEL | 输入 | 接口选择引脚 SPI 被选择为"H"电平(VIO 电压)/ I2C被设选择为"L"电平(GND 电压) |
| CE/FOE | 输入 | SPI: 应该被锁定为高电平才能允许存取数据到CPU。具备一个下拉电阻 I2C: 它是一个控制DO/FOUT的输入脚。 当DO/FOUT不需要频率输出时，CE/OE必须接GND。 |
| CLK/SCL | 输入 | 移位时钟输入引脚，用于串行数据传输。 |
| DI/SDA | 输入/ 输出 | SPI: 数据输入引脚，用于串行数据传输。 I2C: 数据输入/输出引脚，用于串行数据传输。 |
| DO/FOUT | 输出 | SPI: 数据输出引脚，用于串行数据传输。 I2C: 这是一个由CE/FOE脚控制的CMOS输出脚(频率选择： 32.768KHZ/ 1024Hz/ 1HZ/ 高阻) |
| / IRQ1 | 输出 | 这个脚用于报警，定时，时间更新和频率输出中断信号("L"有效) 这是一个N沟道开漏输出脚，能备份模式输出 |
| / IRQ2 | 输出 | 这个脚用于定时，频率输出的中断信号("L"有效) 这是一个CMOS输出脚。VDD小于1.6V时这个脚呈高阻态。 |
| VDD | - | 连接到电源正极。能加与VIO不同的电压。 |
| VIO | - | 这个引脚是电源供电引脚，为输入和输出还有输入/输出端供电，连接到正电源供电端 |
| VBAT | - | 连接到二次电源或者电容，进行备份电源 |
| GND | - | 接地 |

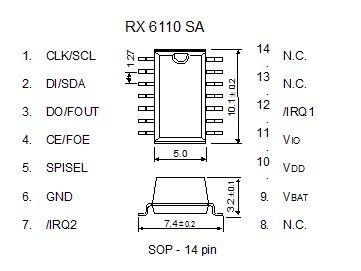

引脚连接 / 外部尺寸规格
(单位:mm)
※金属可能暴露在该产品的顶部或底部。但这不会影响任何规格性能。
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
