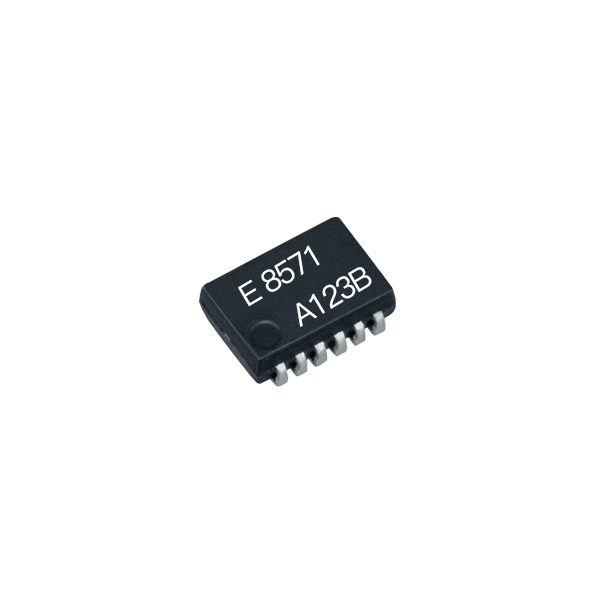

RX-8571LC
低电压计时保持I2C-Bus接口的实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 3.6 x 2.4 x 1.2 mm
- 重要参数： ±5ppm
- 电压： 1.6-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： VSOJ-12
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 3.6 x 2.4 x 1.2 mm
- 重要参数： ±5ppm
- 电压： 1.6-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： VSOJ-12
电路框图
概览
32.768kHz频率输出功能
- 通过硬件(FOE端子)或软件(FSEL1-bit.FSEL0-bit)进行输出的开启/关闭控制，
- 可以从32.768kHz、1024Hz、1Hz选择输出
定时器功能
- 定时器功能可设置的时间范围为：244µs 到 65535时钟。
- 发生事件时、自动记录到TF-bit，/IRQ端子输出
警报器功能
- 通过组合使用日、时与分，可实现报警设置。
- 发生事件时、自动记录到TF-bit，/IRQ端子输出
用户RAM
- 128 bit (8 bit × 16, SRAM)
规格(特征)
推荐的工作条件
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 1.6 | 3.0 | 5.5 | V |
| 时钟电压 | VCLK | - | 1.3 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率精度 | Δ f/f | Ta=+25°C VDD=3.0V | 5 ±23 * | ×10-6 |
| 振荡启动时间 | tSTA | Ta=+25°C VDD=1.6V | 1Max. | s |
* 请联系我们以获取更高精度产品
功耗
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 功耗 | lDD | FOE=/BM="L" FOUT=OFF /IRQ=OFF VDD=3.0V Ta=+25°C | - | 220 | 400 | nA |
| FOE=/BM="L" FOUT=OFF /IRQ=OFF VDD =3.0V Ta= -40°C ~ +85°C | - | - | 550 | nA |

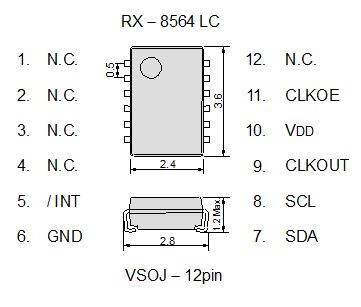

引脚连接 / 外部尺寸规格
(单位: mm)
停止使用胶水
一旦LC封装的产品焊接到电路板上任何胶水都不得使用,这个产品在封装的背面有玻璃。
当胶水浸入到电路板和玻璃的中间，由于胶水的热膨胀玻璃将会破碎。
既然这样会导致晶体停振，所以必须考虑废除胶水或者不让胶水接触到LC的封装。
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1uF的去耦电容。
