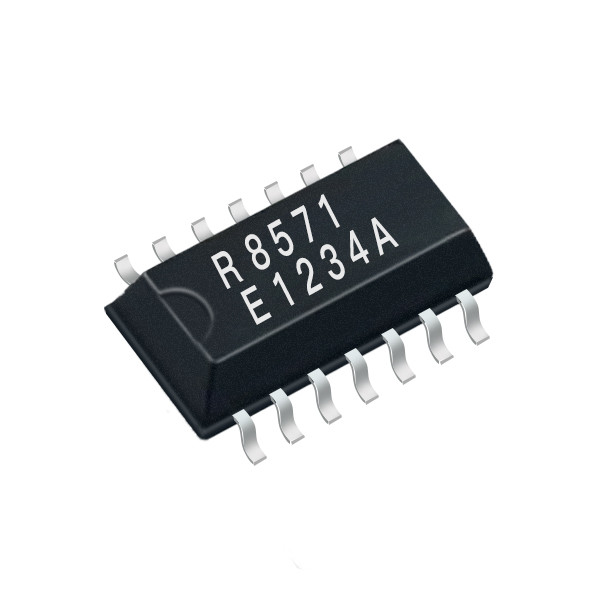

RX-8571SA
低电压计时保持 I2C-Bus接口的实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.2 mm
- 重要参数： ±5ppm
- 电压： 1.3-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14

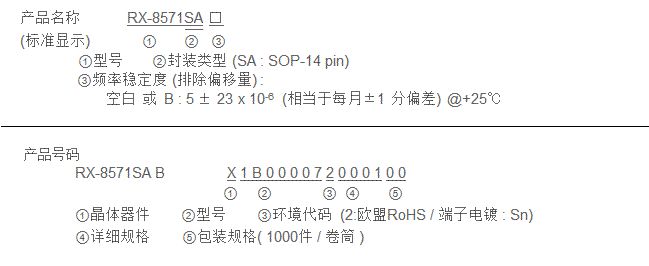

- 产品参数
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.2 mm
- 重要参数： ±5ppm
- 电压： 1.3-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14

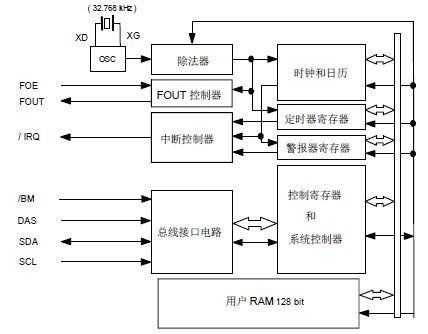

电路框图
概览
32.768KHZ频率输出功能
- 通过硬件(FOE端子)或软件(FSEL1-bit.FSEL0-bit)进行输出的开启/关闭控制，
- 可以从32.768KHZ、1024HZ、1HZ选择输出
定时器功能
- 定时器功能可设置的时间范围为：244µs 到 65535时钟。
- 发生事件时、自动记录到TF-bit，/IRQ端子输出
警报器功能
- 通过组合使用日、时与分，可实现报警设置。
- 发生事件时、自动记录到TF-bit，/IRQ端子输出
用户RAM
- 128 bit (8 bit × 16. SRAM)
规格(特征)
推荐的工作条件
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 1.6 | 3.0 | 5.5 | V |
| 时钟电压 | VCLK | - | 1.3 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率精度 | Δ f/f | Ta=+25°C VDD=3.0V | 5 ±23 * | ×10-6 |
| 振荡启动时间 | tSTA | Ta=+25°C VDD=1.6V | 1Max. | s |
* 请联系我们以获取更高精度产品
功耗
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 功耗 | lDD | FOE=/BM="L" FOUT=OFF /IRQ=OFF VDD=3.0V Ta=+25°C | - | 200 | 400 | nA |
| FOE=/BM="L" FOUT=OFF /IRQ=OFF VDD =3.0V Ta= -40°C ~ +85°C | - | - | 550 | nA |

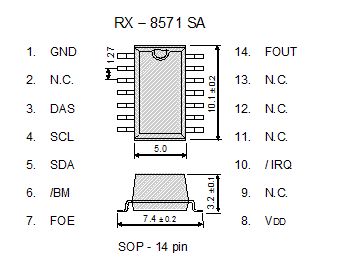

引脚连接 / 外部尺寸规格
(单位: mm)
金属可能暴露在该产品的顶部或底部。但这不会影响任何规格性能。
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
