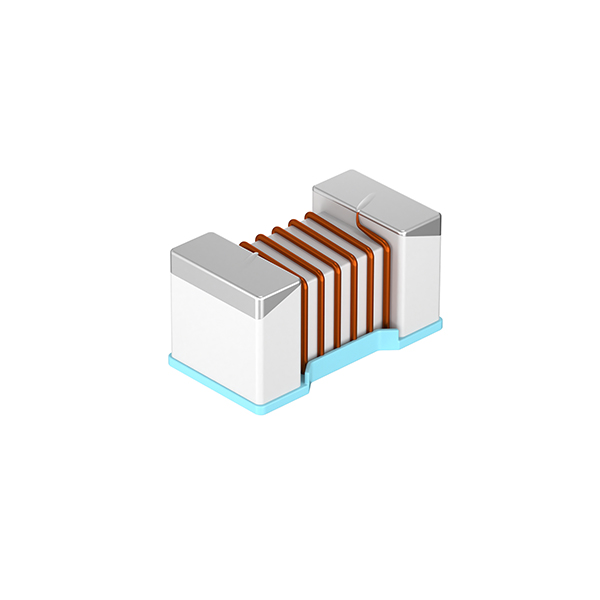

MWSD1005-CH
小尺寸，可表面贴装，陶瓷材料具有高Q值/高自谐频率/高可靠性
- 品牌： SUNLORD
- 尺寸/封装： 1005（0402 inch）
- 重要参数： 56 - 220nH
- 额定电流： 160 - 330mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
- 产品参数
- 品牌： SUNLORD
- 尺寸/封装： 1005（0402 inch）
- 重要参数： 56 - 220nH
- 额定电流： 160 - 330mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
产品概述
MWSD1005-CH 是深圳顺络电子推出的公制 1005（英制 0402）封装绕线片式陶瓷射频电感，归属 MWSD-CH 升级系列。相比同封装基础 C 系列与 CP 系列，该型号在保持陶瓷绕线高 Q、高自谐振频率特性的基础上，拓宽了电感值覆盖范围，同时优化了直流电阻与电流承载能力。产品采用单面封装结构，厚度控制优异，适配高密度 SMT 贴装，全系列符合 RoHS 环保标准，是消费电子、无线通信、物联网领域的通用高频无源器件。
核心优势
高Q低DCR
高Q值与低直流电阻，兼顾高频低损耗与大电流承载
大额定电流
优化绕线工艺提升额定电流，适配大功率射频通路
紧凑封装
单面封装超薄设计，节省PCB空间，适配高密度布局
宽温工作范围
-40℃~+125℃宽温范围（MWSD-F系列-40~+85℃），适应消费电子到工业级多场景严苛环境
无卤环保RoHS合规
全系列采用无卤材质，符合RoHS环保标准，适配全球电子制造出口需求
国产替代降本增效
对标村田/TDK/Coilcraft进口品牌，焊盘兼容原位替换，成本降低20%-40%
关键特性参数
| 参数项目 | 规格说明 |
|---|---|
| 类型 | 高频电路 |
| 结构材质 | 精密绕线结构 + 陶瓷基体 |
| 封装尺寸 | 公制 1005 |
| 环保合规 | 无卤材质，符合 RoHS 标准 |
| 电感量 | 1nH~220nH |
| 品质因子 Q | 20~32 |
| 自谐振频率 SRF | 960MHz ~ 16000MHz |
| 直流电阻 DCR | 0.033Ω ~ 3.50Ω |
| 额定电流 Ir | 160mA ~ 2300mA |
📥 MWSD1005-CH系列规格书-顺络Sunlord
包含完整电气参数、Q值/频率特性曲线、封装尺寸图、推荐焊盘Layout及回流焊温度曲线。顺络原厂资料，元器猫免费提供。
Pin-to-Pin兼容替代
💡 MWSD1005-CH 与以下进口品牌同规格产品封装焊盘完全兼容，可在不修改PCB Layout的前提下直接替换，助力国产化降本。
| 进口品牌 | 替代说明 | 替代方案 |
|---|---|---|
| 同类型系列电感 | 同为日系头部被动元件厂商的 0402（1005 公制）封装陶瓷绕线射频电感，PCB 焊盘尺寸完全兼容，Q 值、自谐振频率、直流电阻、额定电流等核心参数与 MWS... | → MWSD1005-CH |
| 同类型系列电感 | 台系专业被动元件厂商成熟产品，同 1005 公制封装陶瓷绕线工艺，安装尺寸与焊盘 100% 通用，核心电气参数与 MWSD1005-CH 匹配度高，高频损耗低，... | → MWSD1005-CH |
| 同类型系列电感 | 美系老牌被动元件厂商同规格产品，同 0402 封装陶瓷绕线结构，焊盘尺寸通用，核心射频参数匹配，通过多项工业级可靠性认证，全球供应链覆盖完善，适合出口美系、面向... | → MWSD1005-CH |
⚠️ 提示：封装兼容即PCB Layout可复用，各品牌电气参数略有差异，替换时请以规格书为准。如需FAE协助参数对比，💬 联系元器猫 或致电 13380306179。
典型应用领域
无线通信模组
BLE 低功耗蓝牙模组、WiFi 6E 短距无线通信模组、Zigbee/Thread 智能家居协议模组
消费电子终端
TWS 真无线蓝牙耳机、智能手表 / 手环等穿戴设备
物联网智能终端
智能门锁与门禁传感器、家居环境监测设备、智能水电燃气表无线通信单元
工业小型化设备
工业微型无线传感器节点、便携式工业检测设备、小型工业网关射频辅助电路
📞 申请MWSD1005-CH样品与报价
