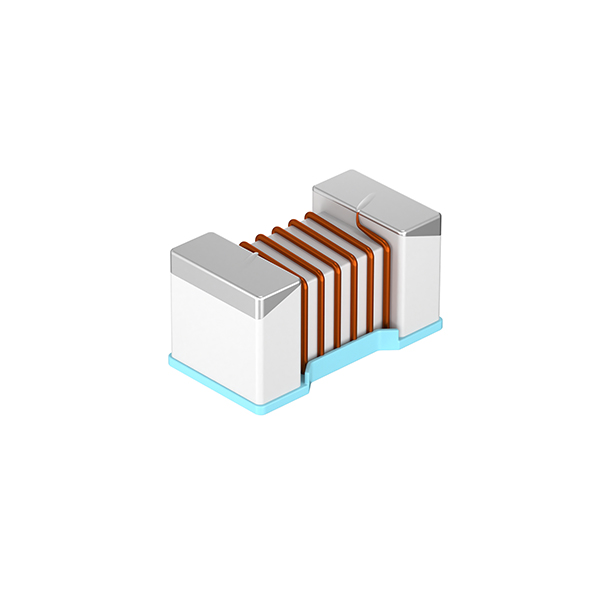

MWSD1608-CP
小尺寸，可表面贴装，陶瓷材料具有高Q值/高自谐频率/高可靠性
- 品牌： SUNLORD
- 尺寸/封装： 1608（0603 inch）
- 重要参数： 1.8 - 390nH
- 额定电流： 170 - 2100mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
- 产品参数
- 品牌： SUNLORD
- 尺寸/封装： 1608（0603 inch）
- 重要参数： 1.8 - 390nH
- 额定电流： 170 - 2100mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
产品概述
MWSD1608-CP 是深圳顺络电子推出的公制 1608（英制 0603）封装绕线片式陶瓷射频电感，属于 MWSD-CP 系列，为基础 MWSD-C 系列的升级款。产品采用陶瓷磁芯 + 精密绕线工艺，优化了直流电阻与额定电流表现，在同封装下实现更高的 Q 值与电流承载能力。全系列电感值覆盖 nH 级多档位，主打高频低损耗特性，符合 RoHS 环保标准，适配标准 SMT 回流焊工艺，是通信、消费电子、物联网领域的通用高频无源器件。
核心优势
高Q低DCR
高Q值与低直流电阻，兼顾高频低损耗与大电流承载
大额定电流
优化绕线工艺提升额定电流，适配大功率射频通路
紧凑封装
单面封装超薄设计，节省PCB空间，适配高密度布局
宽温工作范围
-40℃~+125℃宽温范围（MWSD-F系列-40~+85℃），适应消费电子到工业级多场景严苛环境
无卤环保RoHS合规
全系列采用无卤材质，符合RoHS环保标准，适配全球电子制造出口需求
国产替代降本增效
对标村田/TDK/Coilcraft进口品牌，焊盘兼容原位替换，成本降低20%-40%
关键特性参数
| 参数项目 | 规格说明 |
|---|---|
| 类型 | 高频电路 |
| 结构材质 | 精密绕线结构 + 陶瓷基体 |
| 封装尺寸 | 公制 1608 |
| 环保合规 | 无卤材质，符合 RoHS 标准 |
| 电感量 | 1.8nH~390nH |
| 品质因子 Q | 13~49 |
| 自谐振频率 SRF | 880MHz ~ 16000MHz |
| 直流电阻 DCR | 0.033Ω ~ 4.770Ω |
| 额定电流 Ir | 170mA ~ 2100mA |
📥 MWSD1608-CP系列规格书-顺络Sunlord
包含完整电气参数、Q值/频率特性曲线、封装尺寸图、推荐焊盘Layout及回流焊温度曲线。顺络原厂资料，元器猫免费提供。
Pin-to-Pin兼容替代
💡 MWSD1608-CP 与以下进口品牌同规格产品封装焊盘完全兼容，可在不修改PCB Layout的前提下直接替换，助力国产化降本。
| 进口品牌 | 替代说明 | 替代方案 |
|---|---|---|
| 同类型系列电感 | 同为 0603 标准封装陶瓷绕线射频电感，PCB 焊盘尺寸完全兼容，Q 值、自谐振频率、直流电阻、额定电流等核心参数与 MWSD1608-CP 高度对标，美系原... | → MWSD1608-CP |
| 同类型系列电感 | 日系头部被动元件厂商同规格产品，同 0603 封装陶瓷绕线结构，焊盘尺寸 100% 通用，高频稳定性、温度特性与 MWSD1608-CP 匹配度高，全感量档位覆... | → MWSD1608-CP |
| 麦捷科技同类型系列电感 | 国产头部射频电感厂商同定位产品，封装焊盘完全兼容，电气参数对标 MWSD1608-CP 全系列感量档位，国内产能充足、交期短，成本优势显著，可直接上机无需改板，... | → MWSD1608-CP |
⚠️ 提示：封装兼容即PCB Layout可复用，各品牌电气参数略有差异，替换时请以规格书为准。如需FAE协助参数对比，💬 联系元器猫 或致电 13380306179。
典型应用领域
无线通信模组
Sub-GHz 无线收发模块、NB-IoT 低功耗物联网通信单元
消费电子终端
智能手机射频匹配通路、平板与便携数码的无线模块、无线充电高频匹配电路
物联网智能终端
共享设备控制模块、安防设备无线传输单元
工业与网络设备
宽带网络设备高频滤波、路由器与交换机无线前端
