SDWL2012C
小尺寸，可表面贴装，陶瓷材料具有高Q值/高自谐频率/高可靠性
- 品牌： SUNLORD
- 尺寸/封装： 2012（0805 inch）
- 重要参数： 2.2 - 4700nH
- 额定电流： 30 - 600mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
- 产品参数
- 品牌： SUNLORD
- 尺寸/封装： 2012（0805 inch）
- 重要参数： 2.2 - 4700nH
- 额定电流： 30 - 600mA
- 封装： SMD
- 工作温度： -40℃~+125℃
- 产品应用： 手机/蓝牙/通讯设备/无线模块的高频电路
产品概述

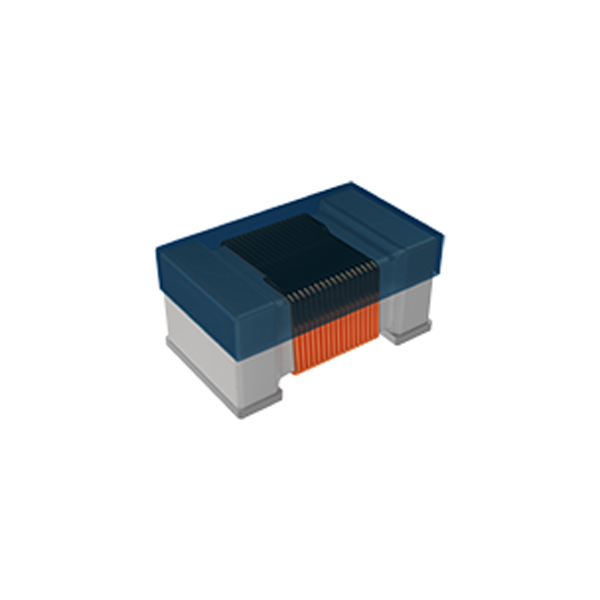

SDWL2012C 是深圳顺络电子 SDWL-C 系列的公制 2012（英制 0805）绕线片式陶瓷射频电感。产品采用高纯陶瓷磁芯与精密绕线工艺，搭配五面镀锡封装结构，具备高 Q 值、高自谐振频率的优异高频特性，电感值覆盖 nH 至 μH 级多档位，适配标准 SMT 回流焊工艺，全系列符合 RoHS 环保标准，是通信、消费电子、网通设备领域的通用高频无源器件。
核心优势
高Q高SRF
高Q值与高自谐振频率，高频低损耗，适配GHz级射频通信电路
宽感量覆盖
nH至μH级宽档位电感值，覆盖多频段射频匹配需求
五面镀锡封装
可靠SMT焊接，标准回流焊工艺兼容，焊接强度与一致性优异
宽温工作范围
-40℃~+125℃宽温范围（MWSD-F系列-40~+85℃），适应消费电子到工业级多场景严苛环境
无卤环保RoHS合规
全系列采用无卤材质，符合RoHS环保标准，适配全球电子制造出口需求
国产替代降本增效
对标村田/TDK/Coilcraft进口品牌，焊盘兼容原位替换，成本降低20%-40%
关键特性参数
| 参数项目 | 规格说明 |
|---|---|
| 类型 | 高频电路 |
| 结构材质 | 精密绕线结构 + 陶瓷基体 |
| 封装尺寸 | 公制 2012 |
| 环保合规 | 无卤材质，符合 RoHS 标准 |
| 电感量 | 2.2nH~4700nH |
| 品质因子 Q | 10~65 |
| 自谐振频率 SRF | 70MHz ~ 6000MHz |
| 直流电阻 DCR | 0.04Ω ~ 8.2Ω |
| 额定电流 Ir | 30mA ~ 600mA |
📥 SDWL2012C系列规格书-顺络Sunlord
包含完整电气参数、Q值/频率特性曲线、封装尺寸图、推荐焊盘Layout及回流焊温度曲线。顺络原厂资料，元器猫免费提供。
Pin-to-Pin兼容替代
💡 SDWL2012C 与以下进口品牌同规格产品封装焊盘完全兼容，可在不修改PCB Layout的前提下直接替换，助力国产化降本。
| 进口品牌 | 替代说明 | 替代方案 |
|---|---|---|
| 同类型系列电感 | 同为 0805 封装陶瓷绕线高频电感，PCB 焊盘尺寸完全兼容，主打高 Q 高频特性，Q 值、自谐振频率、直流电阻等核心参数与 SDWL2012C 高度对标，是... | → SDWL2012C |
| 同类型系列电感 | 日系专业射频电感厂商同规格产品，同 2012 公制封装，焊盘尺寸 100% 匹配，高频稳定性、温度特性与 SDWL2012C 对标，全感量档位覆盖，专注射频细分... | → SDWL2012C |
| 同类型系列电感 | 台系专业被动元件厂商成熟产品，同 2012 公制封装陶瓷绕线工艺，核心电气参数与 SDWL2012C 匹配度高，高频损耗低，性价比突出，适配台系电子制造供应链的... | → SDWL2012C |
⚠️ 提示：封装兼容即PCB Layout可复用，各品牌电气参数略有差异，替换时请以规格书为准。如需FAE协助参数对比，💬 联系元器猫 或致电 13380306179。
典型应用领域
无线通信模组
WiFi 5/6 短距无线模组、蓝牙音频模组、Zigbee 智能家居协议模组
消费电子终端
智能手机射频匹配通路、平板电脑无线模块、机顶盒高频信号通路
网通设备
家用 / 企业路由器无线前端、交换机高频滤波电路、宽带接入设备信号通路、光模块辅助射频电路
工业物联网
工业无线网关、智能水电燃气表无线通信单元、工业传感器节点射频匹配电路
