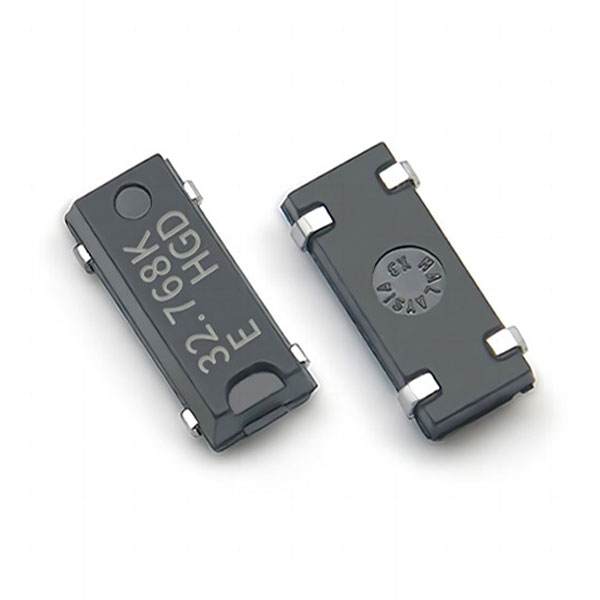

MC-306
- 品牌： EPSON
- 尺寸/封装： 8.0 x 3.8 x 2.54 mm
- 重要参数： 32.768KHZ
- 负载： 6,7,12.5,15pF
- 频差： ±20,±50PPM
- 工作温度： -40℃~+85°C
- 封装： 4P 8038
- 产品应用： 时钟和微型计算机
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 8.0 x 3.8 x 2.54 mm
- 重要参数： 32.768KHZ
- 负载： 6,7,12.5,15pF
- 频差： ±20,±50PPM
- 工作温度： -40℃~+85°C
- 封装： 4P 8038
- 产品应用： 时钟和微型计算机
规格 (特征)
| 项目 | 符号 | 规格说明 | 条件 | |
|---|---|---|---|---|
| MC-306 | MC-306 TYPE | |||
| 额定频率范围 | f_nom | 32.768kHz | 20kHz ~ 120kHz | 请联系我们以获取其它可用频率的相关信息。 |
| 储存温度 | T_stg | -55°C ~ +125°C | 裸存 | |
| 工作温度 | T_use | -40°C ~ +85°C | ||
| 激励功率 | DL | 1.0µW Max. | ||
| 频率公差 （标准） | f_tol | ±20 × 10-6, ±50 × 10-6 | ±50 × 10-6, ±100 × 10-6 | +25°C, DL=0.1µW |
| 拐点温度 | Ti | +25°C±5°C | ||
| 频率温度系数 | B | -0.04 × 10-6/ °C2 Max. | ||
| 负载电容 | CL | 6pF to ∞ (标准:12.5pF) | 可指定 | |
| 串联电阻（ESR） | R1 | 50kΩ Max. | 如下表所示 | |
| 串联电容 | C1 | 1.8fF Typ. | 4.0fF ~ 0.6fF | |
| 分路电容 | C0 | 0.9pF Typ. | 2.0pF ~ 0.6pF | |
| 频率老化 | f_age | ±3 ×10-6 / year Max. | ±5 ×10-6 / year Max. | +25°C, 第一年 |
MC-306 TYPE 串联电阻(ESR)
| 频率 | 20kHz≤ f_nom< 31.2kHz | 31.2kHz≤ f_nom< 40kHz | 40kHz≤ f_nom< 90kHz | 90kHz≤ f_nom< 120kHz |
|---|---|---|---|---|
| 串联电阻 | 55kΩ Max. | 35kΩ Max. | 20kΩ Max. | 12kΩ Max. |
外部尺寸规格
(单位: mm)
请勿连接#2 与#3 到外部器件。
在该产品顶部或底部可能暴露着金属材料。但这不影响任何规格性能。
推荐焊盘尺寸
(单位: mm)
