FC-12M
- 品牌： EPSON
- 尺寸/封装： 2.0 x 1.2 x 0.6 mm
- 重要参数： 32.768KHZ
- 负载： 7,9,10,12.5pF
- 频差： ±20,±30PPM
- 工作温度： -40℃~+85℃
- 封装： 2P 2012
- 产品应用： 小型电子产品
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 2.0 x 1.2 x 0.6 mm
- 重要参数： 32.768KHZ
- 负载： 7,9,10,12.5pF
- 频差： ±20,±30PPM
- 工作温度： -40℃~+85℃
- 封装： 2P 2012
- 产品应用： 小型电子产品
规格 (特征)
| 项目 | 符号 | 规格说明 | 条件 | |
|---|---|---|---|---|
| FC-12M | FC-12M TYPE | |||
| 额定频率范围 | f_nom | 32.768kHz | 32kHz to 77.5kHz | 请联系我们以便获取其它可用 频率的相关信息 |
| 储存温度 | T_stg | -55 °C to +125 °C | 裸存 | |
| 工作温度 | T_use | -40 °C to +85 °C | ||
| 激励功率 | DL | 0.5µW Max. | ||
| 频率公差（标准） | f_tol | ±20 × 10-6 ±30 × 10-6 | +25 °C,DL=0.1 µW 如需更严格的公差,请联系我们 | |
| 拐点温度 | Ti | +25 °C±5 °C | ||
| 频率温度系数 | B | -0.04 × 10-6/ °C2 Max | ||
| 负载电容 | CL | 12.5pF | 请与我们联系除了12.5 pF | |
| 串联电阻（ESR） | R1 | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串联电容 | C1 | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路电容 | C0 | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 频率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | |

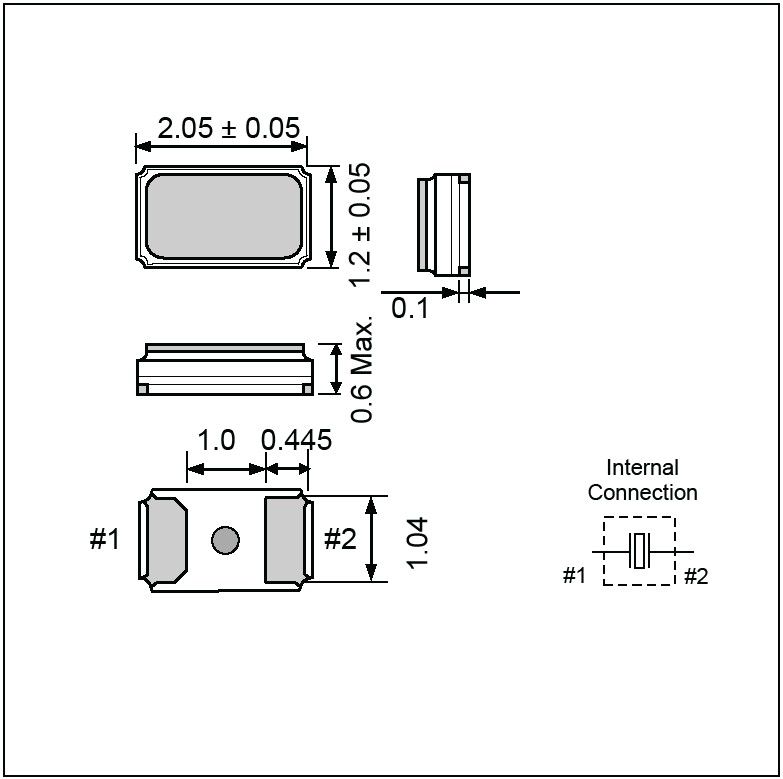

外部尺寸规格
(Unit: mm)
推荐焊盘尺寸
(Unit: mm)
