在電子設備高度集成的今天，內部空間布局面臨巨大挑戰。1.2mm間距線對板連接器作為高密度互連的核心組件，以其卓越的精密性、可靠的電氣性能和穩固的機械結構，為工程師提供了解決空間與信號完整性矛盾的優秀方案，廣泛應用於各類前沿電子設備之中。
技術路線與產品核心競爭力
現代1.2mm間距連接器的設計，體現了精密製造與材料科學的融合。
高精度端子設計
材料：通常采用磷青銅或鈹銅，保證優良的彈性和導電性，表面鍍金（薄金或選擇性鍍金）以保障低接觸電阻和耐腐蝕性。
結構：雙觸點或三觸點設計，提供冗餘接觸，確保振動環境下的連接穩定性。反刺狀（Anti-wicking）結構防止焊錫爬升。
圖2：連接器在智能設備內部PCB板上的應用場景
創新型塑膠外殼
材料：高溫LCP（液晶聚合物）或PBT材料，具備高耐熱性（適應SMT回流焊高溫）、高強度和阻燃性。
結構：帶自鎖或卡扣機構，提供清晰的插入感和牢固的保持力。防呆（Polarization）設計防止誤插。部分產品提供帶屏蔽殼版本，抵禦電磁幹擾（EMI）。
先進的SMT貼裝工藝
底部吸塑盤（Tape-and-Reel）包裝，完全兼容全自動貼片機，提升生產效率。
優化焊腳設計，確保良好的焊錫浸潤和貼裝後的機械強度。

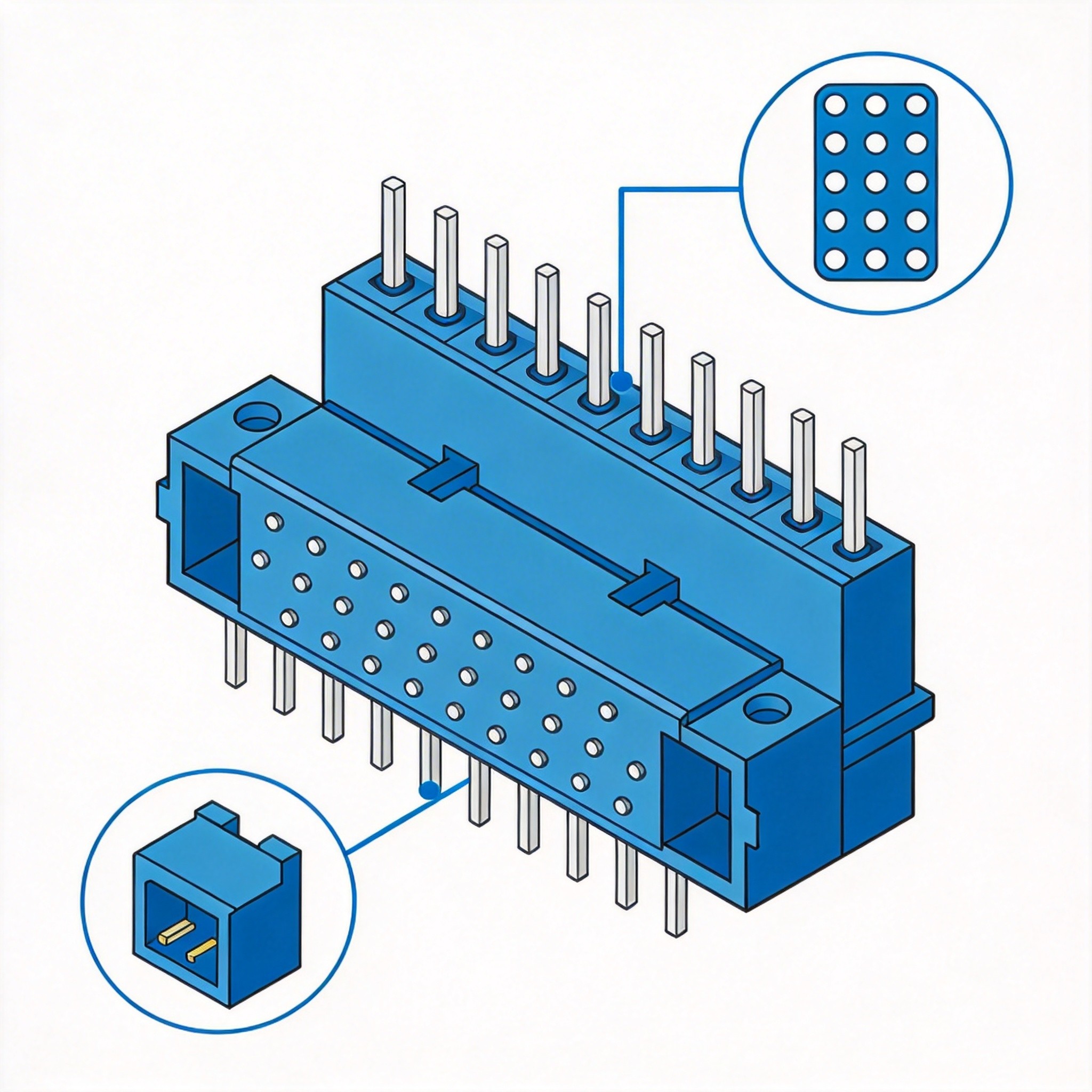

圖3：高密度連接器技術結構示意圖
電氣與可靠性參數
電流/電壓：通常額定電流為0.5A至2.0A，額定電壓50V AC/DC。
耐插拔次數：標準產品可達30次以上，滿足多次維修需求。
環境適應性：工作溫度範圍通常在-40℃至+125℃。
選型與推廣要點指南
向客戶推薦時，應引導其關注以下維度，確保最佳適配：
- 針位數：根據信號數量需求選擇，從4pin到40pin甚至更高。
- 高度：有低剖面（Low Profile）設計（如2.0mm）和標準高度，取決於設備內部空間限製。
- 鎖扣方式：頂部鎖扣、側面鎖扣或簡易按壓式，根據空間和操作便利性選擇。
- 線纜要求：匹配連接器，通常推薦使用AWG #28至#30的極細同軸線或排線。
- 供應鏈與支持：強調供貨穩定、樣品支持、技術資料完整（提供3D模型）及可能的定製化能力。
結語
1.2mm間距線對板連接器作為現代電子設備高密度設計的理想選擇，憑借其精密的製造工藝、可靠的電氣性能和靈活的選型方案，為各類前沿電子應用提供了強有力的連接支撐。無論是消費電子、工業控製還是汽車電子領域，這款連接器都能滿足嚴苛的設計要求，是工程師值得信賴的連接解決方案。
