TG-3541CE
±0.5ppm/℃,1μA低功耗
- 品牌： EPSON
- 尺寸/封装： 3.2 x 2.5 x 1.0 mm
- 重要参数： 32.768KHZ
- 电压： 1.5-5.5V
- 输出方式： CMOS
- 频差： ±8PPM
- 工作温度： -40~+105℃
- 封装： 10P 3225
- 产品应用： 智能电表、野外监测、便携设备、车载电子、工业通信
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 3.2 x 2.5 x 1.0 mm
- 重要参数： 32.768KHZ
- 电压： 1.5-5.5V
- 输出方式： CMOS
- 频差： ±8PPM
- 工作温度： -40~+105℃
- 封装： 10P 3225
- 产品应用： 智能电表、野外监测、便携设备、车载电子、工业通信
TG-3541CE 爱普生晶振(32.768kHz TCXO) 智能电表专用 温补晶振
爱普生 EPSON · ±0.5ppm/℃ · 32.768kHz · 1μA低功耗 · 元器猫为爱普生官方授权代理
一、核心优势
1. 精度表现突出 典型温度系数低至±0.5ppm/℃，全温区频偏控制在极小范围，是目前智能电表领域的公认专用料，完全满足国网、南网对智能电表的长周期计量精度要求。 | 2. 设计友好 内置温度补偿电路，无需额外做负载电容匹配，大幅降低研发调试工作量，支持自动化SMT贴装，适配高密度PCB设计。 |
3. 可靠性拉满 经过严苛的出厂检测，抗振动、抗冲击、抗潮湿性能优异，长期运行一致性极强，目前同参数等级的国产替代方案非常稀缺。 | 4. 功能灵活 自带Output Enable（OE）输出使能引脚，可由系统灵活控制时钟输出状态。 |
二、产品概述
TG-3541CE 是爱普生32.768kHz有源温补晶振（TCXO），内置数字温度补偿电路，出厂已完成全参数校准，典型温度系数低至±0.5ppm/℃，无需额外做负载电容匹配，是目前智能电表领域的公认专用料，完全满足国网、南网对智能电表的长周期计量精度要求。
三、典型工况难题与解决方案
难题1：智能电表场景：解决长周期计量失准痛点。普通无源32.768kHz晶振在户外-40℃~+85℃温差环境下，频偏很容易超过±20ppm，运行1个月计时偏差可达5分钟以上，无法满足国网、南网对智能电表7年以上长周期精准计量的强制要求，容易出现电费计量纠纷。
TG-3541CE 解决方案：TG-3541CE XA档全工业温区频偏控制在±3.4ppm以内，月计时偏差仅9秒，年老化率≤±3ppm/年，可保证电表数年运行始终保持精准时序，完全符合电网计量精度标准，是目前智能电表领域公认的专用标杆物料。
难题2：野外无人值守设备场景：解决无网络校时漂移失控痛点。地质灾害监测站、隧道掘进设备、海上石油勘探平台这类长期部署在野外、地下、海上的设备，常年无法联网进行NTP时间校准，普通晶振运行几个月后时间偏差可达数小时，导致采集的监测数据时间戳完全错乱，失去分析价值。
TG-3541CE 解决方案：TG-3541CE 内置数字温度补偿电路，在极端温差环境下也能长期保持极低漂移，即使设备连续数年无网络校时，时间偏差也能控制在分钟级以内，保障监测数据的时间戳100%准确。
难题3：高密度PCB设计场景：解决无源晶振调试繁琐痛点。普通无源32.768kHz晶振需要工程师反复调试外围负载电容，不同批次物料的匹配参数存在差异，量产时很容易出现部分批次不起振、频偏超标的问题，大幅拉长研发周期，增加量产不良率。
TG-3541CE 解决方案：TG-3541CE 内置完整振荡电路，出厂已完成全参数校准，无需额外做负载电容匹配，直接上电即可输出稳定时钟信号，大幅降低研发调试工作量，量产一致性极强，目前国内暂无同参数等级的国产替代方案。
难题4：低功耗便携设备场景：解决续航不足痛点。普通高精度有源晶振工作电流普遍在几十微安以上，会快速消耗物联网终端、便携监测设备的电池电量，导致设备续航从数年缩短到几个月，无法满足野外低功耗设备的长续航要求。
TG-3541CE 解决方案：TG-3541CE 空载最大工作电流仅3μA，典型值低至1μA，关闭电流最大1.5μA，相比同精度等级有源晶振功耗降低一个数量级，可直接将电池供电设备的续航延长数倍，完美适配低功耗物联网终端的需求。
难题5：车载电子场景：解决高温环境性能劣化痛点。普通工业级晶振在车载105℃高温环境下，频偏会快速飙升，导致车载T-Box、ADAS模块的计时、通信功能异常，无法满足AEC-Q100车规标准要求。
TG-3541CE 解决方案：TG-3541CE 的车规衍生型号TG-3541CEA通过AEC-Q100认证，在+85℃~+105℃高温区间频偏仍可控制在±8.0ppm以内，月计时偏差不超过21秒，可在车载全工况温度范围内稳定运行，解决了普通晶振高温下性能劣化的痛点。
难题6：工业通信场景：解决时钟信号干扰失真痛点。电力载波通信、工业无线网关这类场景电磁环境复杂，普通晶振输出的时钟信号抗干扰能力弱、相位噪声高，很容易出现信号丢包、通信断连的问题。
TG-3541CE 解决方案：TG-3541CE 采用标准CMOS输出波形，抗干扰能力大幅增强，同时相位噪声极低，输出的时钟信号纯净度极高，可为电力载波、无线通信模块提供无失真的基准时钟，保障工业复杂电磁环境下的通信稳定性。

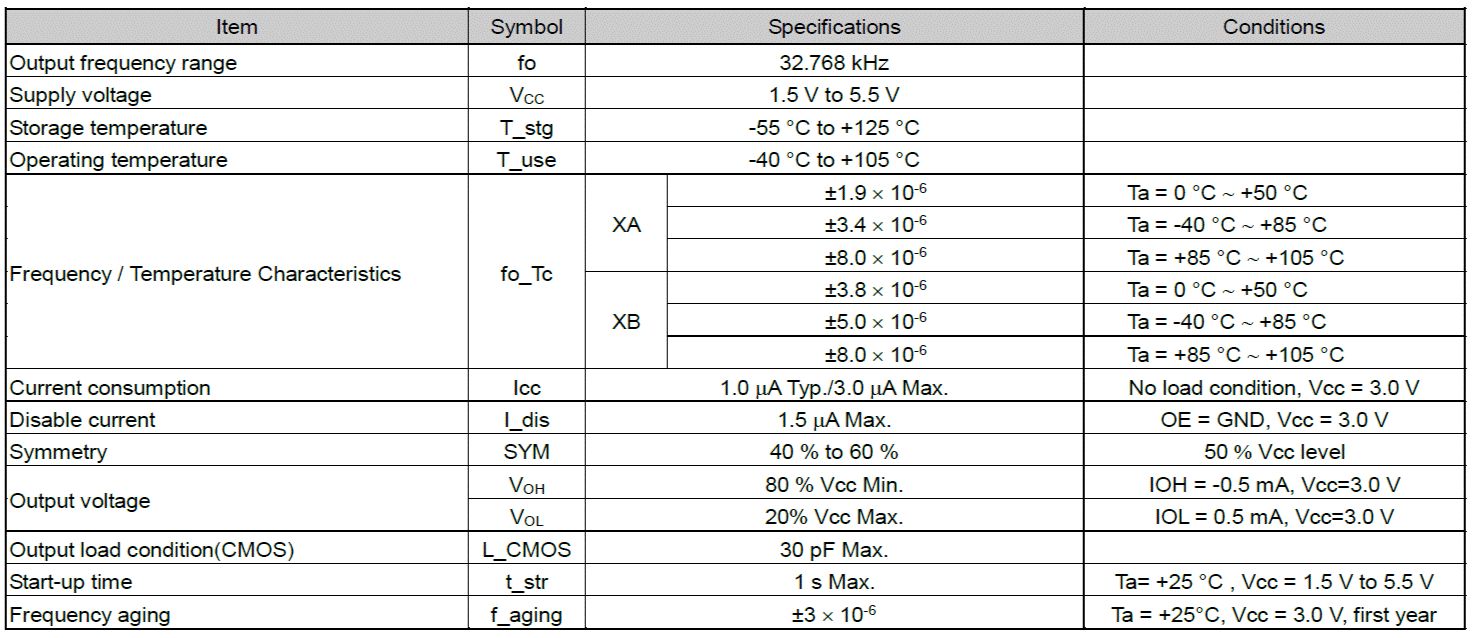

四、关键规格参数
| 参数项目 | 规格说明 |
|---|---|
| 品牌 | EPSON 爱普生 |
| 类别 | 32.768kHz 数字温补晶振（D-TCXO） |
| 输出频率 | 32.768kHz（固定） |

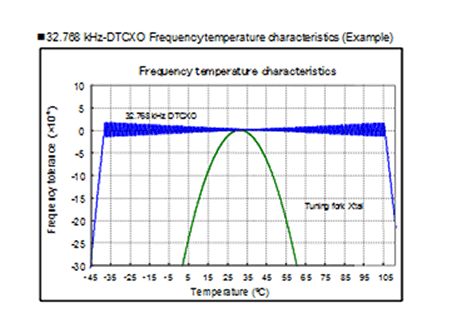

| 频率稳定度 | XA档：±1.9ppm（0~+50℃）/±3.4ppm（-40~+85℃）/±8.0ppm（+85~+105℃）；XB档：±3.8ppm/±5.0ppm/±8.0ppm |
| 年老化率 | ≤±3ppm/年（第一年，+25℃） |
| 供电电压 | 1.5V~5.5V |
| 工作电流 | 1.0μA典型/3.0μA最大（Vcc=3.0V空载） |
| 待机电流 | 1.5μA最大（OE=GND） |
| 输出波形 | CMOS，负载最大30pF，对称性40%~60% |
| 使能引脚 | OE输出使能（高有效，不可悬空） |
| 启动时间 | ≤1s最大 |

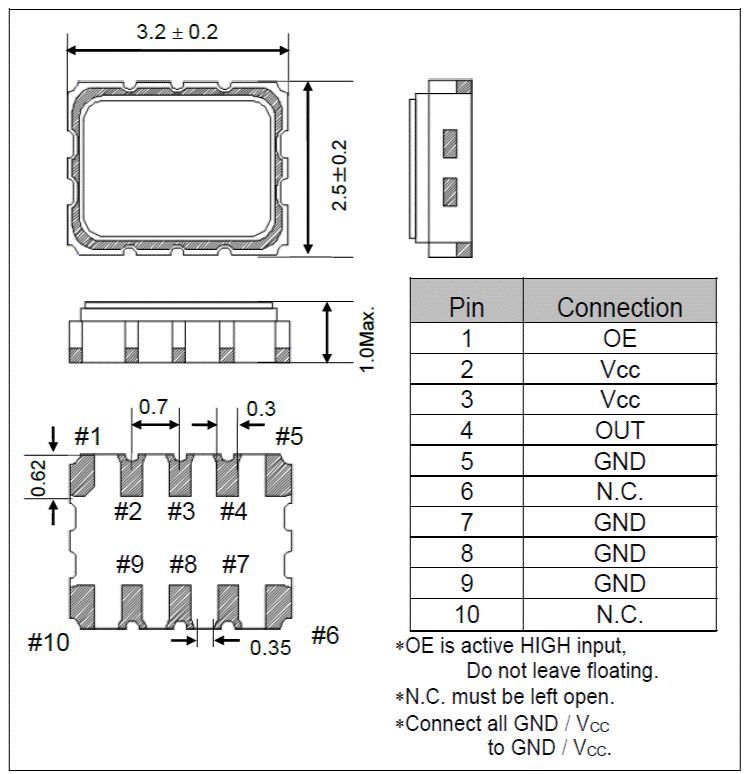

| 封装尺寸 | 3.2×2.5×1.0mm（10引脚陶瓷SMD，RoHS无铅） |
| 工作温度 | -40~+105℃（存储-55~+125℃） |
详细参数以爱普生原厂规格书为准。
五、典型应用领域
| 智能表计 | 国网/南网智能电表、水表、气表的长周期精准计量 |
| 物联网与可穿戴 | 低功耗RTC时钟基准，显著延长电池寿命 |
| GPS导航与MCU休眠时钟 | 为GNSS模块与MCU提供休眠计时基准 |
| 车载电子（TG-3541CEA） | 车载信息娱乐、eCall、ETC、V2X、车身ECU、EV电池管理 |
