光刻工艺,国产价进口品质
爱普生 EPSON · 光刻工艺 · 0.1μm加工精度 · 价格竞争力 · 元器猫为爱普生官方授权代理
1. 独家光刻工艺 | 2. 日本全链条内制 从人工水晶原石生长、光刻掩模版自研制作、石英晶片光刻加工、金属气密封装到全参数校准的100%日本本土闭环制造,核心零部件自制率高达95%;每片经72小时连续高温老化筛选,批次品质稳定性远超“外采晶片+后端组装”模式。 |
3. 光刻级精度、国产价 |
SG-210STF 是爱普生导入半导体级石英光刻技术的有源晶振,将石英晶片电极图案加工精度控制在0.1μm以内,线条边缘粗糙度达纳米级,彻底消除机械研磨带来的晶片表面微观划痕;加工完成的晶片Q值比同规格国产研磨晶振提升30%以上,从物理根源上实现更低的相位噪声、更稳定的频率输出和更长的老化寿命;并且凭借光刻工艺99.5%超高良率,把价格做到比同参数国产研磨晶振主流报价更低——用国产件的预算,拿到进口原厂光刻级品质。
难题1:解决国产研磨晶振批次一致性差的核心痛点。国内普通晶振的机械研磨工艺,精度受刀具磨损、人工操作水平影响极大,同批次产品的频率、温漂参数离散度很高,很容易出现量产时批量性品质翻车,售后返工成本远超过当初省下来的元件差价。

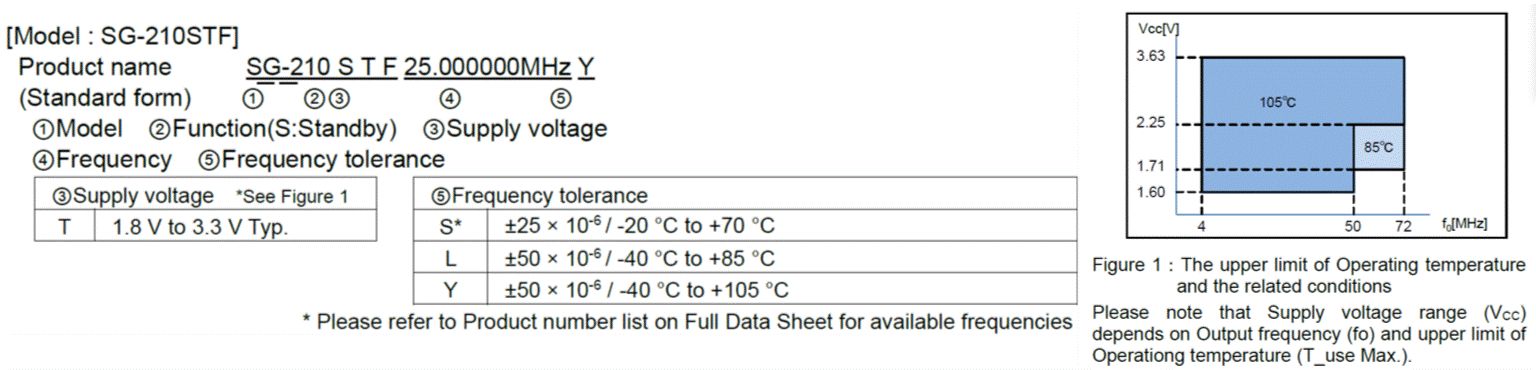

SG-210STF 解决方案:SG-210STF 的光刻加工精度完全由光学系统保障,不受人为变量干扰,十万级量产批次的参数一致性接近100%;频率稳定度按S/L/Y/W四档明确分级(±25/±50/±100ppm),量产选型有据可依,彻底告别“低价买麻烦”的行业怪圈。
难题2:解决长期使用老化过快的可靠性痛点。机械研磨的晶片表面残留大量微观损伤,长期运行过程中应力缓慢释放,频率漂移会逐年加速,很多国产低价晶振使用1~2年后频率误差就会超标,导致智能电表、工业监测设备等长生命周期产品出现计时失效、通信断连的问题。
SG-210STF 解决方案:SG-210STF 光刻加工的晶片表面原子级平整,无应力无划痕,晶体结构完整稳定,年老化率≤±3ppm/年,可保证设备连续运行10年以上仍能满足精度要求,大幅降低全生命周期维护成本。

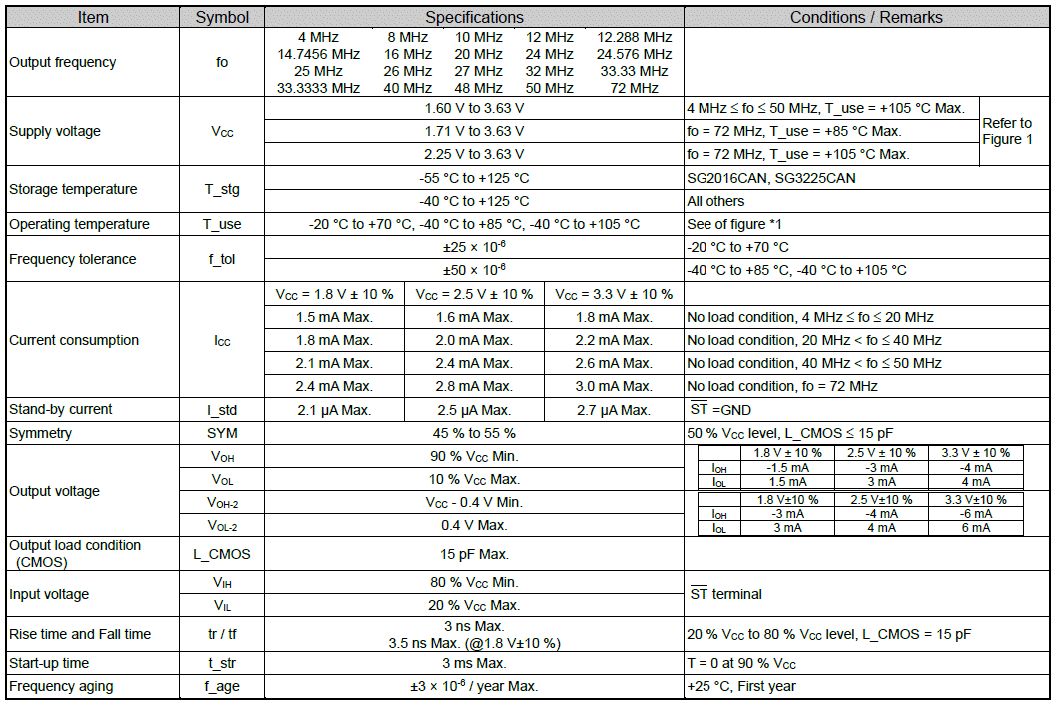

| 参数项目 | 规格说明 |
|---|---|
| 品牌 | EPSON 爱普生 |

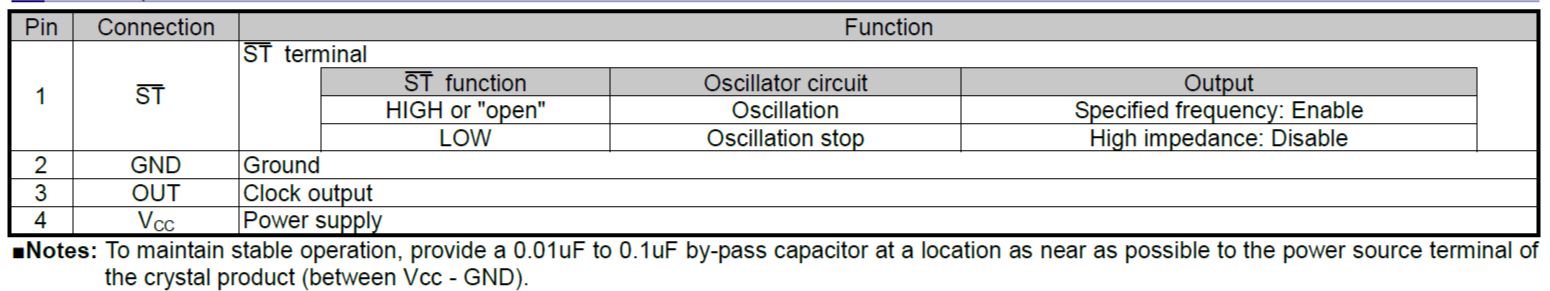

| 类别 | 有源晶振 SPXO(CMOS输出,带待机ST功能) |
| 频率范围 | 1~75MHz(20个标准频率,如4/8/10/12/16/20/24/25/32/40/48/50MHz等) |
| 频率稳定度 | S级±25ppm(-20~+70℃);L级±50ppm(-40~+85℃);Y级±50ppm(-40~+105℃);W级±100ppm(-40~+105℃) |
| 年老化率 | ≤±3ppm/年 |
| 相位噪声 | 典型-145dBc/Hz @1kHz频偏(50MHz频点) |
| 供电电压 | 1.6~3.6V(1.8V/2.5V/3.3V三档) |
| 工作电流 | 最大1.5~3.0mA(随电压频率变化);待机最大2.1~2.7μA |
| 输出波形 | CMOS,负载最大15pF,占空比45~55% |
| 启动时间 | 最大3ms |

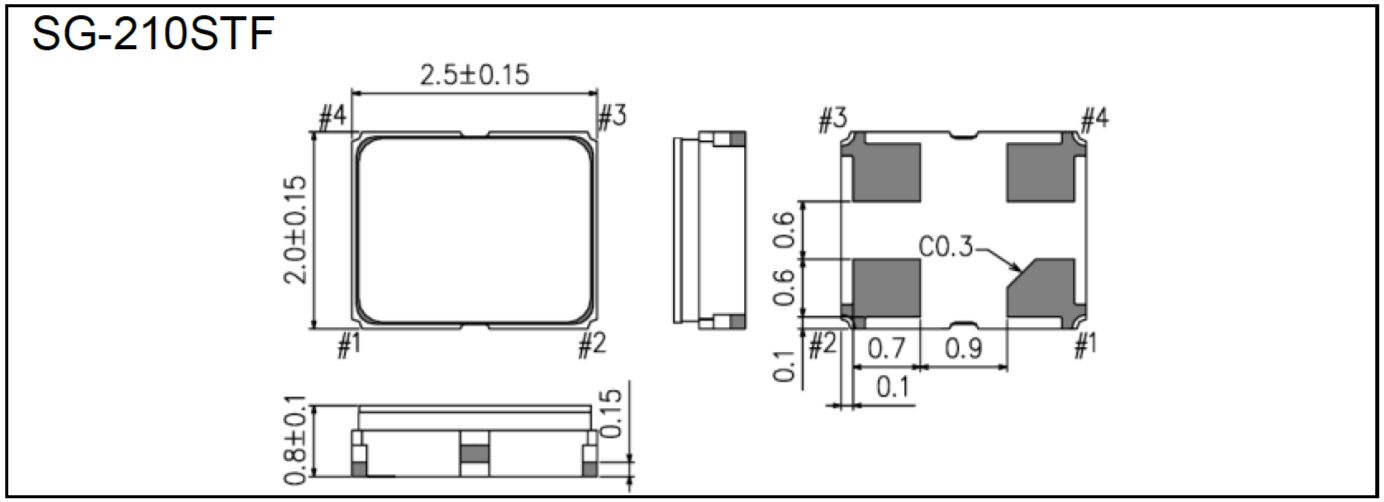

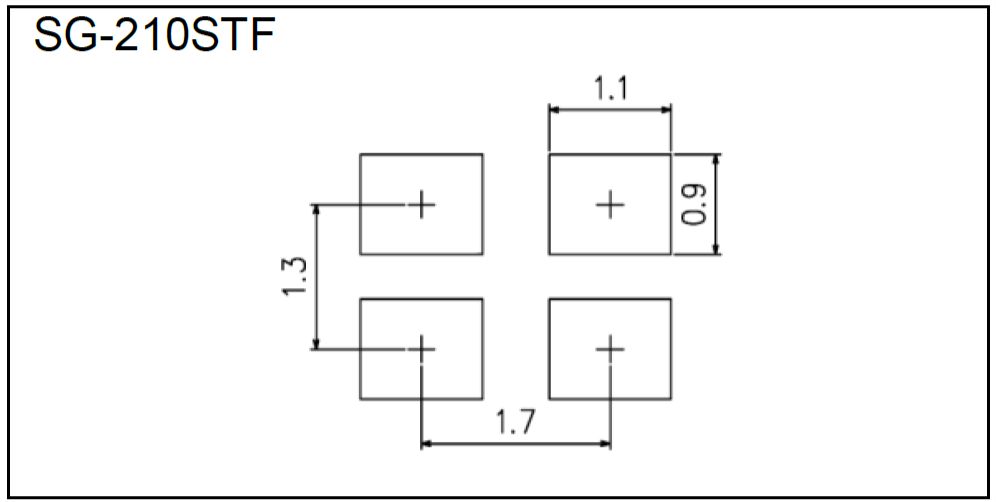

| 封装尺寸 | 2.5×2.0×0.8mm(2520封装,4引脚SMD陶瓷外壳) |
| 工作温度 | 按稳定度分档:-20~+70℃(S)/ -40~+85℃(L)/ -40~+105℃(Y、W) |
详细参数以爱普生原厂规格书为准。
| 物联网与可穿戴设备 | 超小2520封装与最大1.5~3.0mA低功耗,适配电池供电的IoT终端、可穿戴设备主控时钟 |
| 数据存储 | 低相位噪声CMOS输出,为存储控制器提供稳定时钟基准 |
| 医疗设备 | 高可靠性时钟基准,适配便携医疗设备 |
| 工业自动化 | L/Y/W级宽温档(-40~+85℃/-40~+105℃)可选,适配工业环境 |
| 智能电表与长周期设备 | 年老化率≤±3ppm/年,光刻晶片保障10年以上长期精度 |
