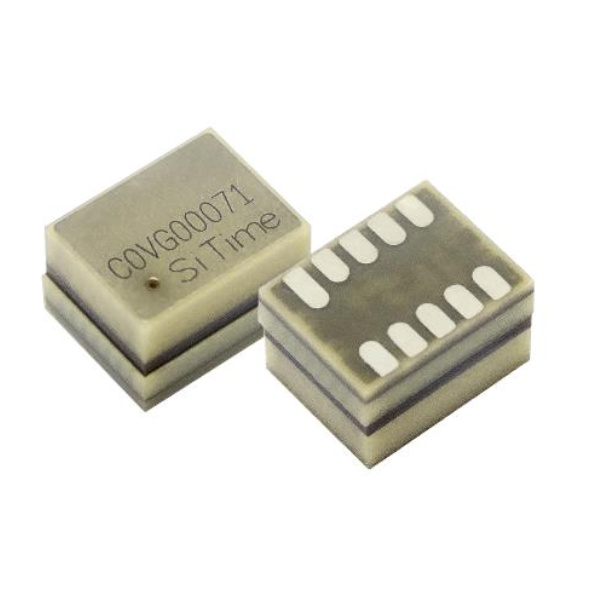

SIT5711

SiT5711 是业界最小的 Stratum 3E OCXO，具有 ±5 ppb 频率稳定性和 40 ppt/°C 频率斜率 (ΔF/ΔT)。该器件经过精心设计，可提供最佳的动态性能。利用 SiTime 独特的 DualMEMS™ 和 TurboCompensation™ 温度传感技术，该 OCXO 在存在气流、温度扰动、振动、冲击和电磁干扰 (EMI) 等环境压力源的情况下可提供最稳定的时序。

SiT5711 的环境稳健性实现了无与伦比的易用性并简化了系统设计：

• 可放置在 PCB 上的任何位置

• 热隔离无需机械盖或屏蔽

• 无需外部稳压器

• 高湿度环境无需额外密封


SiT5711 可在工厂编程为 1 至 60 MHz 之间的任何频率，9 x 7 mm 封装是现有最小的 Stratum 3E OCXO。

规格说明

特征

气流和快速温度下的动态稳定性提高 10 倍。斜坡，确保恶劣环境下的最佳系统性能

• ±5 或 ±8 ppb 过温。稳定

• 2e-11 ADEV 在气流下 10 秒

• ±40 ppt/°C 频率斜率 (ΔF/ΔT)


无与伦比的易用性，简化系统设计

• PCB 布局无限制

• 热隔离无需机械屏蔽

• 耐潮湿

• 片上稳压器，无需外部 LDO 或铁氧体磁珠


尺寸最小，非常适合高密度和小尺寸系统

• 9 x 7 毫米占地面积，缩小 75%

• 高度 6.5 毫米，薄 40%


更高的可靠性和稳健性

• 抗振性提高 20 倍，非常适合户外杆式安装设备

• 抗颤噪和/或电路板弯曲效应，非常适合大型电信 PCB

• 半导体级质量和可靠性，批次间一致性

• 没有活动下降或微跳


可编程平台消除了与传统石英 OCXO 相关的较长交货时间和定制成本

• 1 至 60 MHz 之间的任何频率

• LVCMOS 或限幅正弦波输出


应用领域

• SONET/SDH 层 3E

• 4G/5G RRH、DU

• 基站

• 核心和边缘路由器

• 电信级交换机

• IEEE 1588 边界时钟

• IEEE 1588 特级大师

• GNSS 规范授时模块

• 仪器仪表

• 智能电表

• 国防与航空航天

• 远程通信
