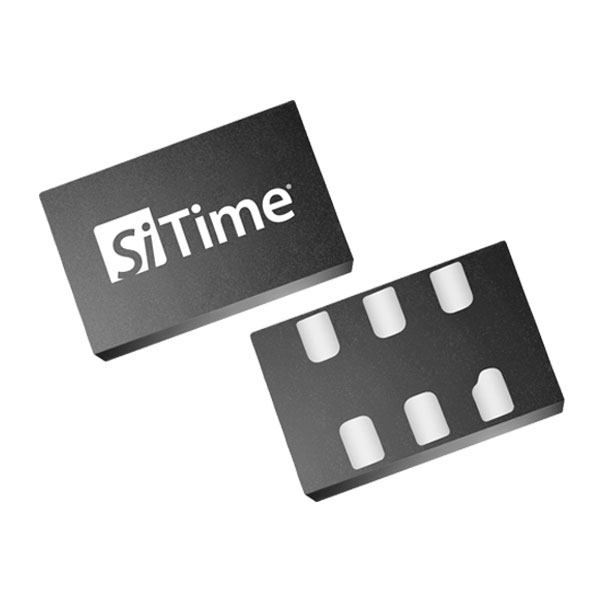

SIT3373
220 至 725 MHZ 超低抖动差分 VCXO
- 品牌： SITIME
- 尺寸/封装： 6P SMD 定制
- 重要参数： 220-725MHZ
- 电压： 2.5V,2.8V,3.0V,3.3V
- 输出方式： LVPECL,LVDS,HCSL
- 频差： ±15,±25,±30,±50PPM
- 工作温度： -40°C~+105℃
- 产品应用： 电信设备/无线基站/网络视频系统和数字化仪
- 产品参数
- 品牌： SITIME
- 尺寸/封装： 6P SMD 定制
- 重要参数： 220-725MHZ
- 电压： 2.5V,2.8V,3.0V,3.3V
- 输出方式： LVPECL,LVDS,HCSL
- 频差： ±15,±25,±30,±50PPM
- 工作温度： -40°C~+105℃
- 产品应用： 电信设备/无线基站/网络视频系统和数字化仪

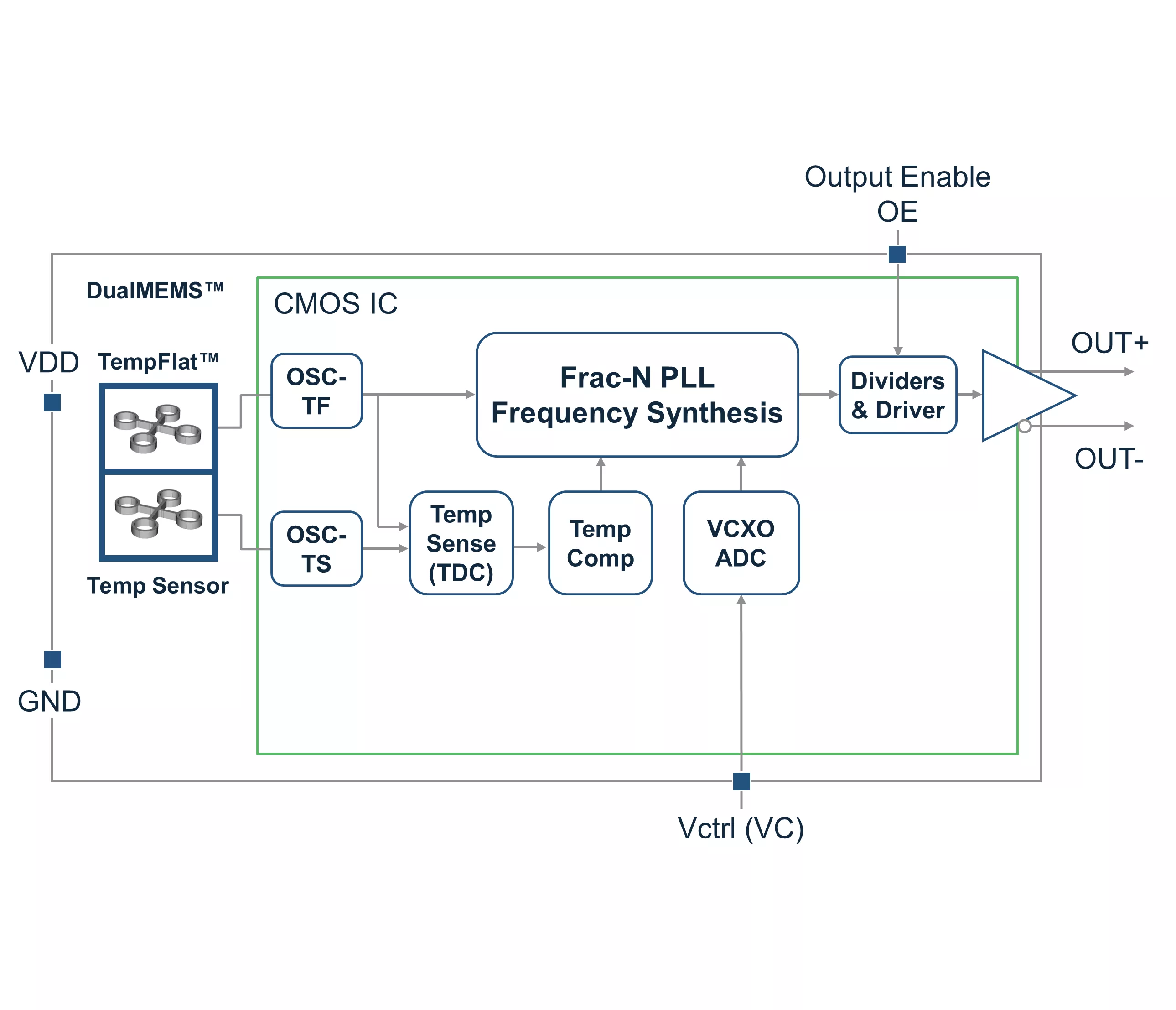

SiT3373 是一款高频可编程差分 VCXO(压控振荡器)，支持 LVPECL、LVDS 和 HCSL 输出类型，具有高达 ±3145 ppm 的 27 个超线性 APR(绝对拉动范围)选项。该器件基于 SiTime 独特的 Elite Platform™，可提供 0.23 ps 抖动(典型值)、±15 ppm 和 0.1% 牵引范围线性度的卓越动态性能，以及同样出色的相位噪声。 Elite 产品经过精心设计，可在存在常见环境危害(例如冲击、振动、电源噪声、EMI 和电路板弯曲)的情况下保持这些规格。
SiT3373 可在工厂编程为频率、稳定性、电压和牵引范围的任意组合。这种可编程性使设计人员能够优化时钟配置，同时消除与定制石英 VCXO 相关的较长交货时间和定制成本。
规格说明
| Frequency | 220 to 725 MHz |
| Frequency Stability (ppm) | ±15 , ±25 , ±30 , ±50 |
| Operating Temperature Range (°C) | -20 to +70 , -40 to +85 , -40 to +105 |
| Package Type (mm²) | 3.2x2.5 , 7.0x5.0 , 5.0x3.2 |
| Oscillator Type | VCXO-DE |
| Phase Jitter (rms) | 0.23 ps |
| Pull Range (ppm) | ±25 , ±50 , ±80 , ±100 , ±150 , ±200 , ±400 , ±800 , ±1600 , ±3200 |
| Voltage Supply (V) | 2.5 , 2.8 , 3.0 , 3.3 |
| Features | Ultra-low jitter |
| Availability | Production |
特征
在实际操作条件下具有卓越的动态性能
- 0.23 ps 抖动
- ±15 ppm
- 0.1% 拉动范围线性度：确保恶劣环境中的最佳系统性能
振动下同样出色的相位噪声
- 最大限度地减少高振动环境中的链路和数据丢失
0.05 ps/mV 电源噪声抑制 (PSNR)
- 通过更简单的电源设计减少 BOM
3.0 x 2.5 毫米封装
- 支持具有严格抖动要求的小型系统
灵活的可编程功能
- 220 至 725 兆赫
- 2.25 至 3.63V
- ±25 至 ±3200 ppm 牵引范围
- LVPECL、LVDS、HCSL：定制振荡器规格以获得最佳系统性能
卓越的可靠性
- 10 亿小时平均无故障时间
- 终身保修：减少因时钟组件导致的现场故障和维修成本
应用领域
- 电缆模型端接系统 (CMTS)
- 索内特
- 电信设备
- 无线基站
- 网络视频系统和数字化仪
- 抖动清除器
- 仪器仪表
- 网络音频系统
- FPGA数据恢复
