汽车执行器霍尔位置检测方案：霍尼韦尔VF360ST双极锁存传感器解析与应用

汽车电动化与智能化把车身执行器数量不断推高：电动车窗、天窗、进气格栅、热管理流量阀、电动尾门、座椅调节……一台车上动辄十几处电机执行机构，位置检测也从'能转就行'升级为功能安全的一部分——车窗防夹依赖位置反馈，格栅开度影响整车热管理，热管理阀开度偏差会直接反映到能耗上。传统接触式方案（机械开关、滑动电阻）在振动与温差叠加的车规工况下，接触磨损带来的位置漂移与信号跳变让标定越来越难做。非接触式的霍尔位置检测方案，正在成为汽车执行器位置检测的主流解法。

霍尼韦尔 VF360ST 双极锁存霍尔传感器与多对极磁环的组合，用成熟、可靠、可批量复用的方式把这个问题解决在器件层。本文以 VF360ST 为主线，展开方案原理与选型思路。

先解释几个高频术语：霍尔效应指通电半导体在磁场中产生横向电压的物理现象，霍尔传感器即基于此原理把磁场变化转为数字开关量；双极锁存指南磁极靠近时输出导通并保持锁存、北磁极靠近时输出才关断的工作方式，天然适合旋转计数；多对极磁环是安装在电机转轴上、N/S 磁极交替排布的环形磁体；相对位置检测指通过对磁环转过磁极数量的计数推算执行器行程位置，无需全行程位置编码；斩波稳定是一种通过内部高频切换消除失调漂移的电路技术，与之对应的是非斩波稳定设计。

一、主角解析：VF360ST 双极锁存霍尔传感器

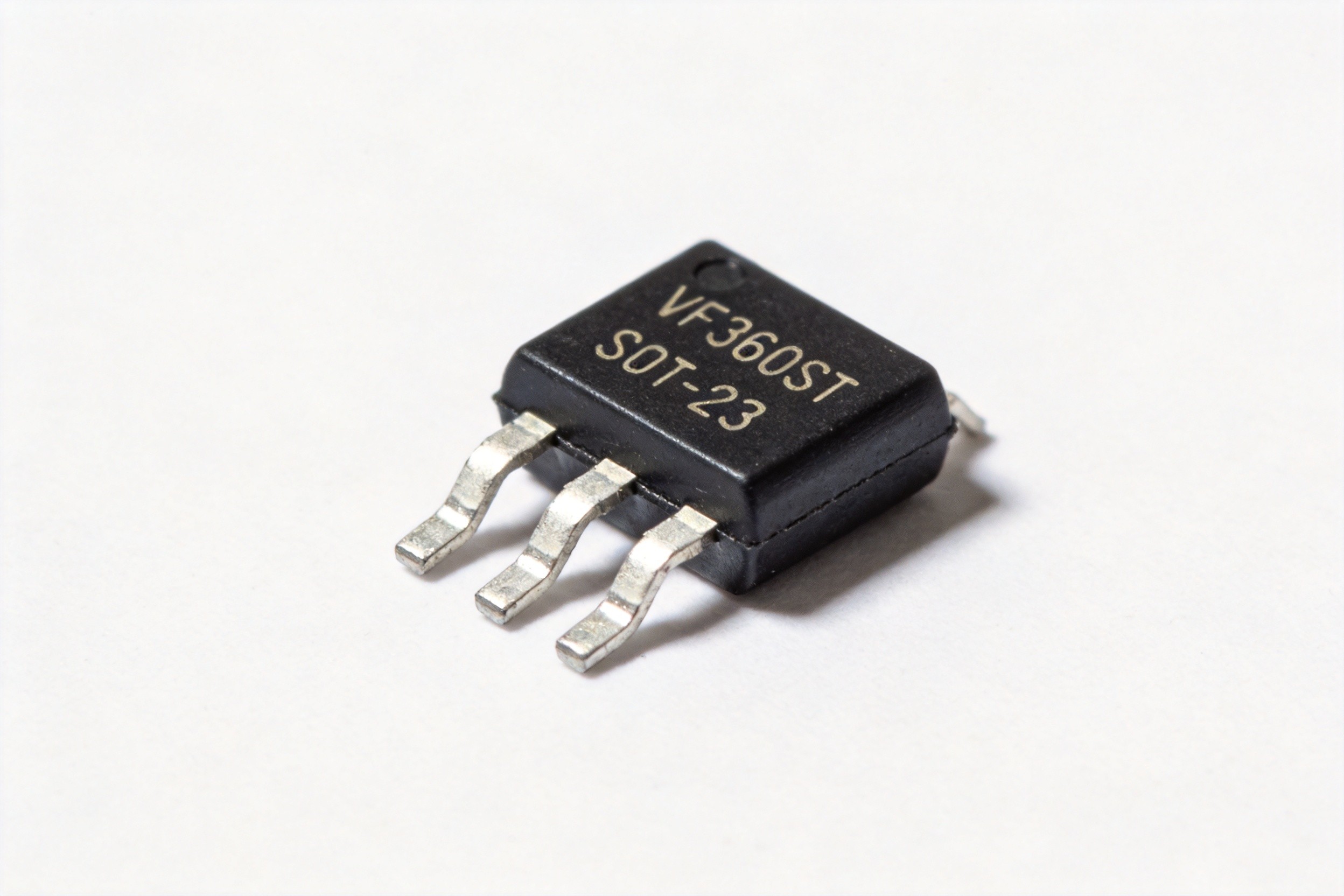

图1：霍尼韦尔 VF360ST SOT-23 封装双极锁存霍尔传感器

VF360ST 是霍尼韦尔数字式双极锁存霍尔传感器，SOT-23 表面贴装封装、卷带包装（3000 只/卷），适配 SMT 产线批量生产；通过 AEC-Q100 车规级认证，工作温度 -40℃ ~ +150℃，面向 BLDC 电机换向、转速测量与执行器位置检测等汽车场景。参数组合直接对应执行器计数的三个刚需——宽电压、快响应、宽温区。

特性层面还有三点值得单独说：

▌ 非斩波稳定设计：输出信号干净、无斩波抖动，锁存响应快，计数链路里少一层滤波负担。

▌ 内置反向极性保护：电源接反不损坏器件，产线装配与售后维护都更省心。

▌ 数字式电流沉输出：直接对接 MCU GPIO，无需信号整形电路，BOM 与布板都更简洁。

图2：汽车执行器霍尔位置检测方案链路示意

二、方案原理：多对极磁环与相对位置检测

方案链路很清晰：电机转轴末端安装多对极磁环（N/S 磁极交替），VF360ST 正对磁环气隙安装。电机每转过一对磁极，传感器输出一个完整开关周期；ECU 对脉冲计数并判向，实时记录电机转动圈数，进而推算执行器行程位置。极对数越多，每圈脉冲数越多、位置分辨率越高——车窗防夹的毫米级判位、格栅开度反馈、热管理阀开度百分比，都建立在这条计数链路上。

这套相对位置检测方案的价值在工程上很直接：系统只需在行程端点做一次基准标定，之后全程由脉冲计数维护位置状态，无需全行程位置编码，BOM 成本与标定工作量同步下降；非斩波设计叠加 1.5µs 响应，高速旋转下脉冲不丢、不误计，长期运行的累积误差可控。与接触式方案相比，磁感应非接触、无磨损，振动与温差下车规级稳定性有保障——这也是该方案在多类汽车执行器中广泛应用的原因。

三、系列矩阵：SS 与 SL 系列霍尔选型

VF360ST 属于霍尼韦尔 SS 系列数字式霍尔传感器家族。该系列覆盖双极、双极锁存、单极和全极型多种磁特性，封装包括塑料径向引线（TO-92）、塑料表面安装（SOT-23 和 SOT-89），提供高输出电流与高速响应能力、反向极性保护、数字式电流沉输出、可选内置上拉电阻、多种动作/释放点与卷带式包装，产品系列包括 SS、SL 系列，可在同一条供应链内完成不同执行器位置的方案配置。

图3：双极锁存霍尔磁滞特性与输出波形示意

四、典型应用场景

应用场景一行打满：电动车窗、天窗、进气格栅执行器、热管理流量阀、电动尾门、座椅电机、雨刮、风门执行器——凡是电机带动、需要位置反馈的执行器机构，都可以用同一套双极霍尔 + 磁环方案覆盖。

▌ 车窗与天窗：防夹判位、行程端点检测、堵转保护，位置反馈直接进入防夹控制逻辑。

▌ 进气格栅执行器：格栅开度百分比反馈，闭环风量管理与整车热管理联动。

▌ 热管理流量阀：阀门开度反馈，温控精度与能耗同步优化。

▌ 其他执行器：电动尾门、座椅调节、雨刮复位、HVAC 风门位置检测。

场景之外，该系列潜在应用还覆盖家用电器、门禁、无刷直流电机、计数器、汽缸位置监测、阻尼器与阀门位置控制、风扇监测、健身器材、浮子式液位感应、流量感应、医疗设备、机器人控制、速度与转速感应等工业与消费领域，一套方案可向多类产品复制。

五、常见问题

Q：双极锁存和普通双极开关有什么区别？

双极开关输出随磁场极性翻转；双极锁存在此基础上加入保持特性：南磁极靠近后输出导通并锁存，磁场撤除仍保持，直到北磁极靠近才关断——旋转计数场景不易漏记、误记。

Q：磁环极对数怎么定？

按两个约束反推：位置分辨率要求越高，极对数越多；但每圈脉冲频率等于极对数乘以转速，须落在传感器响应能力（VF360ST 为 1.5µs）与 MCU 计数能力之内，两者取平衡。

Q：相对位置检测会丢步吗？

正常工况下非斩波设计与 1.5µs 响应可保证脉冲不丢；安装层面控制气隙与同轴度、上电时做端点基准标定、运行时配合堵转检测，即可把累积误差控制在行程精度要求内。

Q：12V 和 24V 整车平台都能用吗？

可以。VF360ST 工作电压 3V ~ 24Vdc，覆盖乘用车 12V 与商用车 24V 平台，无需额外稳压电路。

Q：非斩波稳定和斩波稳定设计怎么选？

非斩波设计输出信号干净、响应快、无斩波抖动，适合计数与高速位置检测；斩波稳定设计对温漂与失调更不敏感，适合对静态开关点精度要求更高的场景。按信号质量需求选择。

Q：磁环安装有哪些注意点？

气隙（传感器与磁环表面的距离）按 Bop/Brp 规格留磁感应裕量并实测确认；磁环与转轴同轴度、传感器与磁环正对位置影响脉冲一致性；磁环材料按高温退磁特性核对。

Q：SOT-23 封装布板要注意什么？

数字输出直连 MCU GPIO 即可；输出结构为电流沉时按规格书确认是否需要上拉电阻（部分型号可选内置上拉）；电源脚就近去耦，布线远离大电流回路。

六、选型与供货：元器猫霍尼韦尔官方授权代理

元器猫自 2018 年起成为霍尼韦尔官方授权代理，专注传感器产品供应与技术服务，主推压力、霍尔、电流、位置、流量、开关六类传感器，依托原厂直供与自有库存保障正品与稳定供应。SS、SL 系列霍尔传感器均可供应——VF360ST 与 SS40F6、SS41F6、SL353LT、SS360 系列等型号，规格书获取、样品申请与选型匹配一站式支持。

除原厂产品供应外，元器猫还可协调原厂 FAE 技术支持，覆盖选型、应用集成及故障排查等环节，为汽车电子、工业自动化、医疗设备、白色家电及消费电子领域提供高精度、高可靠性解决方案。

服务范围覆盖全国各地区硬件研发制造企业；可交付物包括规格书、样品、磁环极对数与气隙选型参考、原厂 FAE 支持、执行器位置检测方案评估。正在评估汽车执行器位置检测方案，欢迎咨询元器猫——从磁环选型到样品验证，一站式支持。
