SiTime SiT9507 — 29 fs 超低抖动差分 MEMS 振荡器

在 400G/800G 乃至 1.6T 光模块、数据中心交换机和 AI 加速卡中，每一飞秒的时钟抖动都直接转化为链路误码率和有效吞吐量的损失。SiTime SiT9507 以 29 fs RMS 相位抖动（12 kHz ~ 20 MHz 积分）树立了差分时钟的新标杆，为高速 SerDes 链路提供极致的时序精度保障。

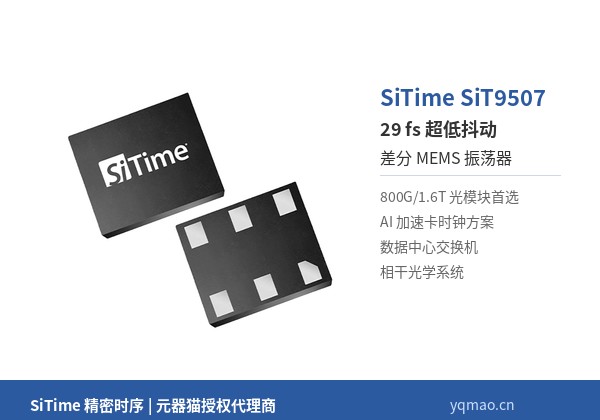

图1：SiTime SiT9507 超低抖动差分 MEMS 振荡器产品实物

一、SiT9507 核心亮点

1. 极致抖动性能：29 fs 的'飞秒级'时钟

SiT9507 将时钟边沿的时序不确定性压缩至 29 飞秒 RMS，相比业界主流方案提供了显著的抖动裕量。这意味着更宽的眼图张开度、更低的误码率，以及在通道损耗日益加剧的高速链路中保留更多设计余量。

图：SiT9507 六大核心性能参数一览

2. 动态与环境鲁棒性

这些特性使 SiT9507 在高密度服务器机架、工业现场和车载等严苛环境中依然保持稳定输出，最大限度减少振动导致的数据包丢失。

3. 灵活且紧凑的封装

• 业界最小差分封装：2.0 × 1.6 mm（2016），同时提供 2.5 × 2.0 mm（2520）和 3.2 × 2.5 mm（3225）
• 16 个标准频率：涵盖 100 MHz、156.25 MHz、312.5 MHz、625 MHz 等网络核心频率
• 差分输出类型：LVPECL、LVDS、HCSL、低功耗 HCSL，集成终端电阻
• 宽电压范围：1.8V ~ 3.63V（支持 1.8V/2.5V/2.8V/3.3V/1.71 to 3.63/2.25 to 3.63V）

4. 卓越的可靠性与可编程性

• MTBF：10 亿小时
• 无活动下降（activity dips）或微跳变（micro jumps）
• 工厂可编程：频率、稳定性、输出信号类型、电压、输出使能功能均可定制

查看 SiT9507 详细规格书 →

二、SiT9507 vs SiT9505：精准选型指南

SiT9505 是 SiTime 差分振荡器家族中同样出色的成员，两者共享相同的 MEMS 技术平台和封装体系，但在性能定位上形成清晰的梯度覆盖：

图：SiT9507 与 SiT9505 关键参数对比速览

关键差异解读

1. 抖动性能：29 fs vs 41 fs

SiT9507 的 29 fs 抖动比 SiT9505 的 41 fs 降低了约 29%。在高速 SerDes 链路中，这 12 fs 的差异可能意味着：

• 在 112G PAM4 信号中保留额外的链路预算余量
• 支持更长的 PCB 走线或更复杂的背板拓扑
• 为 1.6T 及更高速率的光模块设计提供前瞻性保障

2. 输出驱动：标准差分 vs FlexSwing™

SiT9505 独有的 FlexSwing™ 输出驱动是其差异化特性——它可以独立调节输出电压摆幅和直流偏置，灵活适配不同芯片组的非标准输入电压要求，从而消除所有外部源偏置电阻，简化 PCB 设计并减少 BOM 成本。

SiT9507 则采用标准 LVPECL/LVDS/HCSL 输出，集成终端电阻，适合对输出格式有明确标准要求的场景。

3. 频率覆盖

SiT9507 提供 16 个标准频率选择，覆盖更广泛的网络时钟需求；SiT9505 则聚焦于 50/100/156.25/312.5/625 MHz 等核心通信频率。

三、选型建议

四、总结

SiT9507 是 SiTime 差分 MEMS 振荡器家族中的性能旗舰，以 29 fs 的 RMS 相位抖动重新定义了高速通信时钟的精度上限。它与 SiT9505（41 fs）形成了完美的性能梯度——SiT9507 面向对抖动预算要求最苛刻的下一代 1.6T 光模块和 AI 基础设施，SiT9505 则以 FlexSwing™ 的灵活性和优异的性价比覆盖 100G~800G 主流市场。

无论选择哪一款，SiTime MEMS 技术带来的 20 倍振动抗扰度、10 亿小时 MTBF、终身保修以及无活动下降/微跳变的可靠性优势，都是传统石英振荡器无法比拟的核心价值。

SiT9507 — 每一比特，都由飞秒级精度守护。
