SIT9505选型指南：超低抖动MEMS差分晶振，撑起400G/800G光模块时钟架构

做高速电路设计的朋友都懂一个痛：时钟抖动每恶化0.1ps RMS，系统误码率直接飙升好几倍。在400G/800G光模块、AI服务器、高速交换机这些场景里，时钟方案选错了，整个板子的信号完整性都得翻车。

今天我们聊聊元器猫代理的SiTime SIT9505——一颗专治'抖动焦虑'的MEMS差分振荡器。它凭什么在光通信圈火起来？实际选型要注意哪些坑？这篇文章跟你一次说清楚。

一、SIT9505 是什么？三句话说清楚

第一句：它是 SiTime 基于 MEMS 工艺做的差分振荡器，不是传统的石英晶振。

第二句：专门给需要超低抖动 + 标准网络频率的应用设计的，覆盖 100MHz、156.25MHz、312.5MHz、625MHz 四个频点。

第三句：核心卖点就三个字——低、小、稳。抖动低到 41fs RMS，封装小到 2.0×1.6mm，抗振动能力是石英的 20 倍。

核心参数一览

FlexSwing™：这颗料最特别的地方

SIT9505 内置的 FlexSwing™ 输出驱动器，性能对标 LVPECL，但你可以独立调节 VOH 和 VOL 电平。这意味着什么？如果你的板子上混用了不同厂商的芯片，接收端电平要求不一样，FlexSwing 可以直接适配，省掉了外部的偏置电阻，PCB 走线也更干净。

实际项目里，这个特性至少能省 2-3 颗外围阻容，对光模块这种空间寸土寸金的场景，很关键。

二、选型最容易踩的三个坑

坑一：'MEMS 晶振可以无脑替换所有石英晶振'

不全对。SIT9505 在抖动、抗振、可编程这些方面确实碾压同价位石英方案，但如果你做的是雷达本振或者射频频综这种对相噪有极端要求的场景，OCXO 恒温晶振暂时还没法被替代。正确的思路是：拿到系统的抖动预算，算清楚再选，别一刀切。

坑二：'抖动越低越好，指标越高越放心'

41fs 的抖动在 400G/800G 光模块的 SerDes 上完全够用了。但如果你的系统只跑 10G/25G 以太网，对时钟抖动要求本来就不高，硬上 SIT9505 就是浪费成本。选型逻辑应该是：先确认系统允许的最大抖动，再留 20%-30% 余量选器件，这样性价比最高。

坑三：'封装越小越好，无脑选最小的'

2.0×1.6mm 确实省空间，适合光模块。但如果你做的是工业交换机或者户外基站设备，3.2×2.5mm 的封装散热更好、焊接更可靠。做选型得同时看 PCB 空间、热设计、生产工艺三个维度，不能只看一个。

三、SIT9505 用在哪儿？四个主力场景

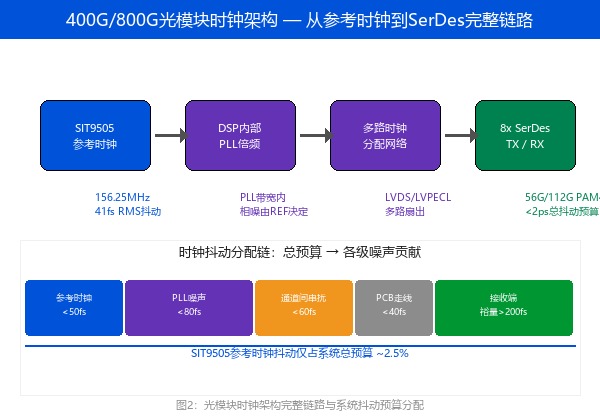

3.1 高速光模块（100G ~ 800G）

在 QSFP-DD 和 OSFP 封装的光模块里，SIT9505 给 DSP 芯片和 CDR 电路提供参考时钟。156.25MHz 是以太网光模块最核心的时钟频点，SIT9505 在这个频点的抖动不到 50fs，完全满足 IEEE 802.3 标准。工程实测数据显示，在 56G PAM4 调制下，时钟抖动每降 10fs，误码率大约改善 15%。

这对 800G（8×100G PAM4）光模块尤其重要——通道数一多，时钟质量直接决定整体链路的误码预算能不能过关。

3.2 数据中心交换机

数据中心核心交换机动辄几十个 SerDes 通道，时钟要同时驱动 FPGA、ASIC、PHY 一堆芯片。SIT9505 的电源噪声抑制（PSJR 低至 9fs/mV）能帮你省掉不少外部 LDO，BOM 简化、PCB 面积也省了。对比传统 TCXO 温补振荡器，SIT9505 还有一个容易被忽略的优势：抗振动——机房风扇阵列的持续微振动对石英晶振的影响不可小觑。

3.3 AI 服务器与 GPU 加速卡

AI 训练集群里，GPU 之间的高速互联靠的是 PCIe 5.0/6.0。PCIe 6.0 的时钟抖动要求比 5.0 又严了一个数量级。SIT9505 的超低抖动特性直接保障了 GPU 间数据传输的信号完整性。在大规模 AI 集群中，时钟精度的一致性直接影响分布式训练的同步效率——一个节点的时钟漂了，整个 All-Reduce 都可能等它。

3.4 工业通信与边缘计算

工业现场不比机房——振动、温度波动、电磁干扰都是常态。SIT9505 基于 MEMS 硅谐振结构，抗振能力是石英的 20 倍，-40°C 到 +105°C 全温区稳定工作。在工厂自动化、智能交通、能源监控这些边缘场景里，可靠性是第一位的。

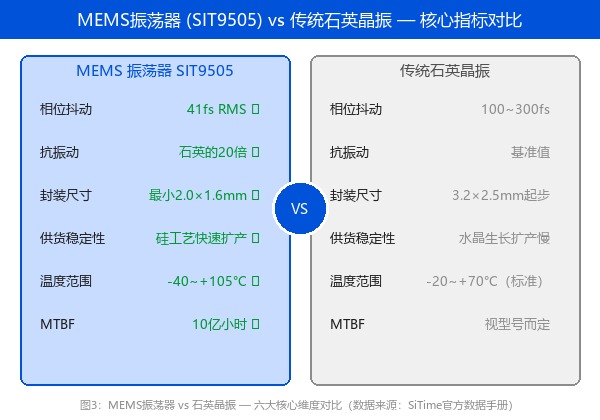

四、行业趋势：MEMS 振荡器正在吃掉石英的份额

关注电子元器件市场的朋友应该注意到了，这两年 MEMS 振荡器的出货量增速明显快于传统石英。背后的逻辑不复杂：

• 5G/6G 基站对时钟同步精度要求越来越高，MEMS 的一致性优势出来了
• 光模块速率从 100G 往 1.6T 演进，每代速率翻倍，抖动要求就更严
• 汽车电子（尤其是自动驾驶域控）需要能在 -40°C~+125°C 范围稳定工作的时钟，MEMS 天生适合
• 供应链角度，MEMS 用标准化硅工艺制造，扩产比石英切磨快得多，交期更稳

SiTime 作为 MEMS 时序领域的头部厂商，在 MEMS 振荡器细分市场的份额超过 38%，这个格局短期内很难被撼动——不是因为没有竞争者，而是因为 SiTime 的 MEMS 谐振器专利和可编程架构已经形成了比较深的护城河。

五、采购避坑：选 SIT9505 代理商看这三点

5.1 先确认是不是授权渠道

市场上有非授权渠道流通的 SIT9505，可能存在翻新料、散新料或者批次混料的风险。光模块和通信设备对器件一致性要求极高，一颗有问题的料可能导致整批板子返工。优先选 SiTime 官方授权代理商，货源可追溯、批次一致。

深圳元器猫科技有限公司在 SiTime 产品线具备稳定的授权渠道和技术支持能力，可为客户提供原厂正品保障 + 选型指导 + 交期承诺。

5.2 技术支持不是'帮你查个数据手册'

SIT9505 支持工厂可编程——频率、输出类型、封装、温度范围排列组合下来有上百个订货编码。好的代理商应该帮你一次确认正确的 P/N，避免选错型号导致交期延误。这比'价格最低'值钱得多。

5.3 交期和本地备货能力

光模块和通信设备的生产排期通常很紧。建议优先选在深圳等电子产业聚集区有现货仓储的代理商，物流快、支持分批交付。

六、总结

SIT9505 的核心竞争力用一句话概括：41fs 超低抖动 + MEMS 高可靠性 + FlexSwing 灵活输出，三样加在一起，让它成为 400G/800G 光模块、数据中心交换机和 AI 服务器时钟设计的主流选择。

对于采购团队，建议从三点把控：① 确认授权渠道 ② 核对接入技术支持 ③ 评估交期和备货。元器件选型不是一次性买卖，后续的稳定供应和技术响应才是长期合作的关键。
