热敏晶振≠温补晶振！一文搞懂两者的核心区别与选型要点

在电子元器件的世界里,有一个名称常常引发工程师的困惑——'热敏晶振'。许多人望文生义,认为它是一种能主动进行温度补偿的精密器件。但揭开它的真面目,你会发现一个技术命名上的有趣误解,以及一类在稳定性与成本间取得精妙平衡的电子元件。

　　名称的陷阱：它真的'有源'吗？

首先要澄清一个关键误区：'热敏晶振'在大多数规范语境下,并非指代我们熟知的有源温补TCXO温补振荡器。

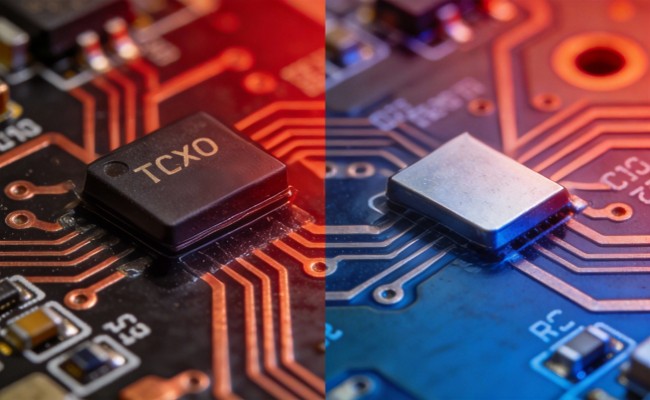

图1：TCXO与热敏晶振对比示意图

真正的TCXO是一个完整的有源系统——它内部集成振荡电路、温度传感器和补偿电路,接通电源就能输出高精度时钟信号,像一个自带空调和调音师的独立乐团。

而我们常说的'热敏晶振',在更准确的术语中指的是 '具有优良温度特性的无源晶体谐振器' 。它本质上是一块经过特殊处理的石英晶片,内部没有任何电路,也无电源引脚,完全依赖外部电路驱动才能工作。

　　工作原理：天生的'抗热'体质

为什么它会被冠以'热敏晶振'之名?关键在于其独特的物理设计。

图2：晶片切割角度与温度特性关系图

这种晶体采用了特殊的切割角度（如AT切）,使得石英晶片自身的频率-温度特性曲线在常温范围内（如0℃至70℃）变得异常平缓。普通晶体的频率可能会像过山车一样随温度波动,而这种晶体的频率变化则像平缓的丘陵——它并非主动'补偿'温度,而是天生就对温度变化不那么敏感。

如果把普通晶体比作对温度变化反应明显的常规金属,这种高稳定性晶体就好比经过特殊合金处理的材料,热胀冷缩效应被大幅抑制。

　　性能定位：介于普通与精密之间

这种独特的物理特性,赋予了它在性能阶梯上的特殊位置：

相比普通无源晶体：它的频率稳定度可以从±30ppm（百万分之三十）提升到±10ppm甚至更高,可靠性显著增强

相比有源TCXO：它的成本通常只有TCXO的1/3到1/5,功耗更低,体积更小,但精度差距明显（TCXO可达±0.5ppm以下）

　　 应用场景：性价比的智慧选择

正是这种'比上不足,比下有余'的特性,使它在特定领域大放异彩：

图3：热敏晶振在工业控制系统中的应用

工业控制系统：在环境相对可控的厂房内,提供比普通晶体更可靠的时钟基准

图4：热敏晶振在智能电表中的应用

智能计量设备：电表、水表等需要长期稳定运行且对成本敏感的设备

消费电子升级：对无线连接稳定性有更高要求的物联网终端

汽车辅助系统：非核心但要求可靠的车载电子单元

　　选型指南：看透参数,避开术语陷阱

当您在元器件商城看到'热敏晶振'标签时,请保持警惕,并聚焦以下实际参数：

频率稳定度：直接查看±xx ppm的数值,这是其温度稳定性的核心指标

工作温度范围：确认是否符合您的应用环境需求

负载电容：如12pF或20pF,必须与您的外围电路匹配

封装尺寸：如3225、2520等,关乎您的电路板空间

　　常见的热敏晶振型号：

品牌：NDK

料号：EXS00A-CS12443、EXS00A-CS12311
