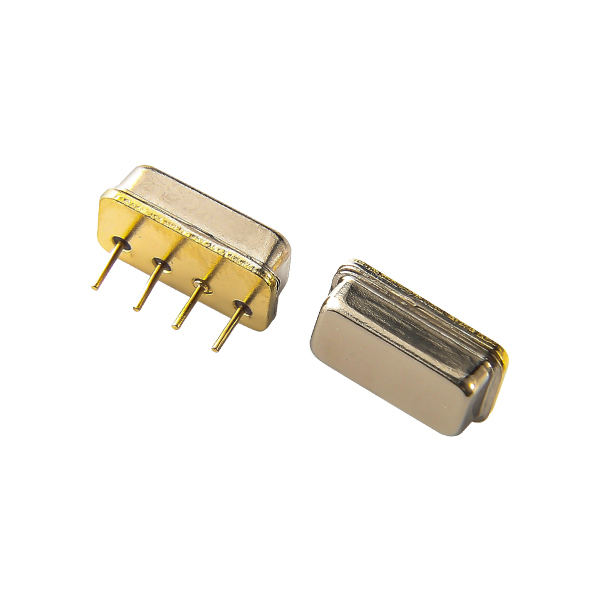

YQDF12F
常用频率315M/433.92M/868M/915M均可支持,可咨询定制,低插损 高可靠
- 品牌： YQM
- 尺寸/封装： DIP-F11
- 重要参数： 110~815.5M
- 带宽： 低至±0.36MHz
- 插损： 低至1dB
- 产品应用： 安防智能家居/高端射频/消费电子/工业物联网/车载车规电子
- 产品参数
- 品牌： YQM
- 尺寸/封装： DIP-F11
- 重要参数： 110~815.5M
- 带宽： 低至±0.36MHz
- 插损： 低至1dB
- 产品应用： 安防智能家居/高端射频/消费电子/工业物联网/车载车规电子
F12声表滤波器为扁平金属气密封装的四脚插件型声表面波滤波器件，专为315MHz/433.92MHz/868MHz等通用ISM频段接收链路设计，采用标准插件引脚，兼容常规直插装配流程，适配各类定型老款电路与升级改造方案。凭借金属封装的高气密性与电磁屏蔽优势，兼具高Q值、低ESR、宽温耐候、抗干扰强等核心特性，频率精度常规可达±10~±30ppm，高精度等级≤±5ppm，工作温度覆盖-40℃~+85℃（车规级可达-40℃~+125℃），能有效隔绝水汽、杂质及电磁干扰，保障长期工作的频率稳定性与可靠性。
核心优势
1、气密金属封装
高气密性隔绝水汽杂质，抗老化、寿命长；金属外壳屏蔽EMI干扰，射频稳定性强
2、宽温高可靠
支持-40~125℃宽温，温度系数优，频率漂移小，适配工业、车规极端环境
3、电气性能强
Q值高、ESR低，频率精度可达±5ppm，滤波信号纯净、抗干扰能力强
4、散热与机械性
金属底座散热好，抗震动、抗冲击，适合工业、车载振动工况
5、兼容性广
标准插件引脚，适配传统PCB直插工艺，无需改板，兼容多数射频接收电路
关键特性
| 特性项目 | 参数说明 |
|---|---|
| 封装形式 | 扁平金属气密封装，四脚插件直插引脚，机械强度高、抗振动冲击 |
| 工作频段 | 以315MHz/433.92MHz/868MHz等ISM频段为主 |
| 频率精度 | 常规±10ppm～±30ppm，高精度等级可达±5ppm以内 |
| 品质因数 | 高Q值，频率选择性好、带外抑制强、滤波性能优异 |
| 温度特性 | 宽温工作，典型-40℃～+85℃，车规级可达-40℃～+125℃ |
| 抗干扰性 | 金属外壳自带电磁屏蔽，抗EMI/EMC能力强 |
| 环境可靠性 | 气密结构防潮、防尘、防腐蚀，适合恶劣工业环境 |
| 老化特性 | 年老化率低，长期频率稳定性好，使用寿命长 |
典型应用领域
- 工业物联网：工业无线遥控、智能抄表、物联网传感器、射频接收模块，适配-40~85℃恶劣工况
- 车载车规电子：汽车遥控钥匙接收端、车载射频单元接收电路，满足AEC‑Q200认证、-40~125℃宽温要求
- 安防智能家居：防盗报警器接收端、无线门铃接收模块、智能门锁RF模块（315/433MHz主流频段）
- 高端射频：GPS接收稳频、对讲机接收滤波、低频射频系统，适配高精度、强屏蔽的射频滤波需求
- 消费电子：玩具遥控接收端等
可替代产品型号
随着插件系列主流厂商如好达都开始逐步停产，以下品牌型号可作为替代选择：
- Tai-SAW（中国台湾）系列：TA/TB F12系列
- Shoulder好达（中国）系列：HDF F12系列
