一、产品概述

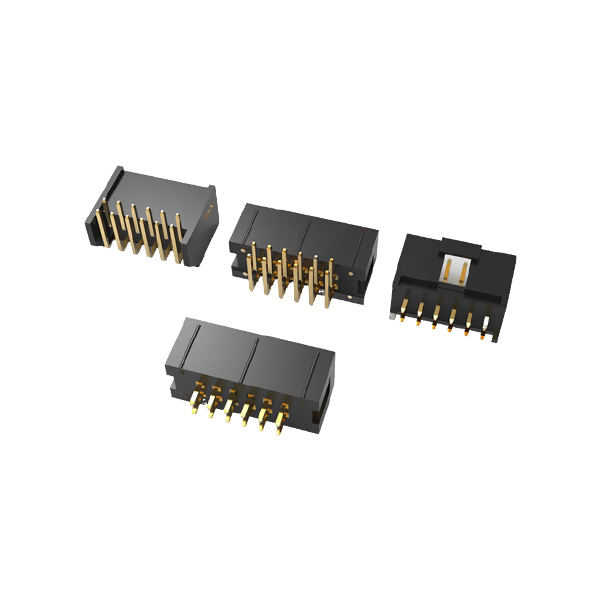

星坤XKB品牌X9555-A系列线对板连接器，标准间距2.54mm，2xN双排结构，专为工业控制、汽车电子、家电等中高密度信号及较大功率传输场景开发。电气性能：额定电压125V、额定电流3A，接触电阻≤20mΩ，信号传输稳定可靠。结构与材质：磷青铜触头镀金/镀锡，PBT胶壳符合UL94V-0阻燃标准，耐高温、机械强度高。兼容性：与Molex MX 2.54系列直接兼容，PIN-to-PIN替换进口产品。结构设计：双排紧凑结构节省PCB空间，插拔稳定可靠。工作温度：-40℃~+105℃。典型应用：工业控制设备、汽车电子信号接口、家电控制板、可穿戴设备等需要兼容Molex MX 2.54系列产品的场景。

二、核心优势

1. 标准2.54mm间距，与Molex MX 2.54系列PIN-to-PIN兼容，可直接替换无需改板；2xN双排紧凑结构设计，高密度布局节省PCB空间；额定电压125V、额定电流3A，支持较大功率传输；磷青铜触头镀金/镀锡两种工艺可选，接触电阻≤20mΩ，接触可靠；PBT胶壳符合UL94V-0阻燃标准，耐高温、机械强度高；工作温度覆盖-40℃~+105℃，适合工业与汽车级应用。

三、关键规格参数

详细参数以原厂规格书为准。

四、配套对插型号

配套胶壳: X9555H-2xXXA-PT / X9555H-2xXX-PT

配套端子: X9555T-PSN-A

针座: X9555WR-2xXXA-PTV01 / X9555WVS-2xXXA-6TV01 / X9555WV-2xXXA-PTV01

配套选型拿不准？点此QQ咨询配套方案

五、可替代产品

1. Molex（美国）MX 2.54系列：2.54mm间距，MX 2.54直接兼容，PIN-to-PIN替换

2. Hirose（日本）同间距同类型系列：2.54mm间距双排连接器，日系精密品质，可作为备选

3. JST（日本）同间距同类型系列：2.54mm间距连接器，日系品质，可作为备选

综合替代评估:

1. 性能完全对标：间距2.54mm/双排/额定125V/额定3A/工作温度-40℃~+105℃，与Molex MX 2.54同规格产品一致；

2. 不用改板直接换：Molex MX 2.54 PCB焊盘、封装尺寸、引脚公差完全通用；

3. 成本显著下降：相比Molex，采购成本降低30%~50%；

4. 交期短、不断供：本土规模化量产，常备现货，样品24小时发，批量2~4周交期。

查看更多国产替代方案

替代关系以规格书与实测确认为准，拿不准可点此QQ咨询

六、应用领域

工业控制: 自动化设备、双排紧凑工控

汽车电子: 车载信号系统

通讯设备: 通信模块、网络设备

家用电器: 家用电器控制板

七、认证合规与代理服务

认证：RoHS、无卤、UL认证

代理服务：元器猫星坤原厂授权代理，1亿现货，样品快速交付，专业选型支持，133-8030-6179
