X05A10H
0.5mm 翻盖式 H=1.0mm 后锁,可根据需求定制
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5mm
- 电压： 50V
- 电流： 0.5A
- 工作温度： -55℃~+85℃
- 产品应用： 工业控制
- 产品参数
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5mm
- 电压： 50V
- 电流： 0.5A
- 工作温度： -55℃~+85℃
- 产品应用： 工业控制

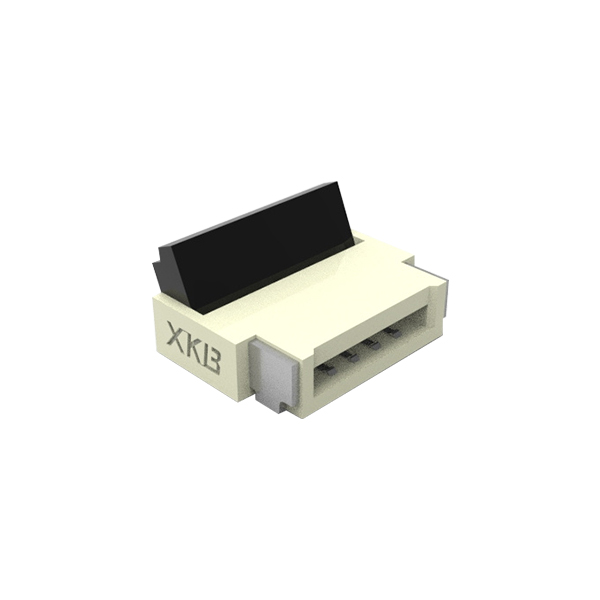

星坤（XKB）X05A10H系列 0.5mm间距1.0mm合高翻盖式FPC/FFC连接器
0.5mm
标准间距
1.0mm
超薄合高
翻盖式
上下接触
通用性强
广泛应用
产品概述
核心优势
💎
薄型紧凑
0.5mm 标准间距 + 1.0mm 超薄合高，极致节省安装空间
⚡
接触可靠
上下双接触 + 翻盖锁扣，保持力强、不易松脱，导通更稳
🔒
阻燃安全
胶壳 / 外壳均达 UL 94V‑0 阻燃，设备使用更安全
🎯
电气优异
镀金端子低接触电阻，信号传输稳定、抗老化
📐
选型灵活
4–50Pin 全覆盖，支持下接触 / 上接触两种接触方式
✨
生产友好
标准 SMT 贴片，兼容自动化产线，贴装高效稳定
关键规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 0.5mm翻盖式上下接触SMT FPC/FFC连接器 |
| 间距 | 0.5mm |
| 合高 | 1.0mm 超薄合高 |
| 额定电流 | 0.5A / Pin |
| 额定电压 | 50V AC/DC |
| 接触电阻 | ≤ 50mΩ（典型值） |
| 绝缘电阻 | ≥ 100MΩ |
| 工作温度 | -25°C ~ +85°C |
| 接触方式 | 上下双面接触 |
| 锁扣方式 | 翻盖式（ZIF） |
配套对插方案
对接对象
- 标准0.5mm间距FPC软排线
- 标准0.5mm间距FFC扁平线缆
- 支持0.3mm厚度软排线
对接方式
- 翻盖式（ZIF）锁扣结构
- 上下双面接触导通
- SMT表面贴装工艺
可替代产品方案
X05A10H系列可实现PIN TO PIN直接替换以下国际品牌同规格产品，无需重新设计PCB，大幅降低替换成本：
日本广濑 HIROSE
FH系列 0.5mm间距
翻盖式FPC连接器
日本 JAE
PS系列 0.5mm间距
上下接触FPC连接器
I-PEX
20454系列
0.5mm间距FPC连接器
应用领域
💻
笔记本/平板
屏线连接、触控板连接
⌚
智能手表/手环
显示屏、电池模块连接
🚗
车载电子
车载显示屏模块连接
🔧
工控设备
工控小型主板连接
🎧
TWS耳机
耳机及充电仓内部
🏠
智能家居
各类智能家电内部连接
认证合规与代理服务
✓ 认证合规
- RoHS 认证 - 符合欧盟环保标准
- 无卤认证 - 环保材料保障
- UL认证 - 安全标准认证
- ISO 9001 - 品质管理体系认证
✓ 元器猫代理服务
- 星坤原厂授权代理
- 1亿现货价值 - 快速发货
- 样品48小时交付
- 专业技术支持团队
