X0510
0.5mm,小间距板对板连接器，可根据需求定制
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5 mm
- 电压： 50V
- 电流： 0.5A
- 工作温度： -40℃~+125℃
- 产品应用： 工业控制
- 产品参数
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.5 mm
- 电压： 50V
- 电流： 0.5A
- 工作温度： -40℃~+125℃
- 产品应用： 工业控制

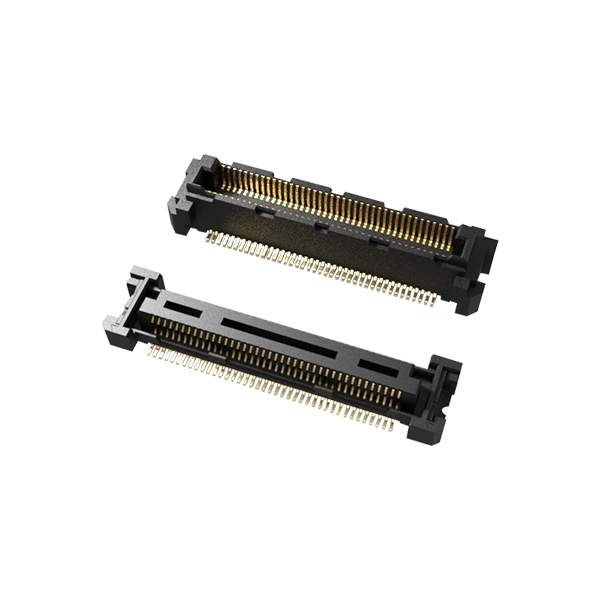

星坤（XKB）X0510系列 0.5mm间距大Pin位板对板连接器
80-220Pin
大Pin位覆盖
6.0mm
工业级合高
大功率
多信号互连
工业级
稳定可靠
产品概述
核心优势
💎
大 PIN 位高密度
80–220Pin 全覆盖，满足大功率 / 多信号板端互连
⚡
高结合力防脱
插入力≤40.0kgf、拔出力≥4.4kgf，连接牢固不松脱。
🔒
工业级宽温
-40℃~+125℃工作温度，适配高低温恶劣环境。
🎯
安全阻燃可靠
胶壳 UL 94V-0 阻燃，镀金端子接触稳定、抗腐蚀。
📐
机械强度高
30 次插拔寿命，耐压 / 绝缘 / 接触性能达标。
✨
标准兼容易集成
通用 PCB 布局，公母配对即插即用
关键规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 0.5mm间距大Pin位板对板连接器 |
| 间距(Pitch) | 0.5mm |
| Pin数范围 | 80 ~ 220Pin |
| 堆高(Stacking Height) | 0.6mm / 0.8mm / 1.0mm (可选) |
| 合高 | 6.0mm 工业级合高 |
| 额定电压 | 30V AC/DC |
| 额定电流 | 0.5A / Pin |
| 工作温度 | -40°C ~ +85°C |
| 焊接方式 | SMT 表面贴装 |
配套对插型号
公座/母座完整系列
公座系列（Plug）
- X0510WVS-XXXS-LPV01
- 支持80-220Pin定制
- 强化锁扣结构设计
母座系列（Receptacle）
- X0510WRS-XXXS-LPV01
- 支持80-220Pin定制
- 优化信号完整性设计
可替代产品方案
X0510系列可实现PIN TO PIN直接替换以下国际品牌同规格产品，无需重新设计PCB，大幅降低替换成本：
日本 JAE
大Pin位BTB系列
高密度板对板连接
日本广濑 HIROSE
同间距大Pin位系列
高速高密度连接器
松下 Panasonic
0.5mm大Pin位系列
工业级板对板连接
应用领域
📡
5G通信设备
基站模块、射频模组互连
📱
智能终端
智能手机、平板主板连接
💻
笔记本电脑
高性能笔记本主板互连
🎮
游戏设备
高性能游戏机主板连接
🔧
工业控制
工业计算机模块互连
🚗
车载电子
车载娱乐、导航系统连接
认证合规与代理服务
✓ 认证合规
- RoHS 认证 - 符合欧盟环保标准
- 无卤认证 - 环保材料保障
- REACH 合规 - 化学品注册合规
- ISO 9001 - 品质管理体系认证
✓ 元器猫代理服务
- 星坤原厂授权代理
- 1亿现货价值 - 快速发货
- 样品48小时交付
- 专业技术支持团队
