X03A10H
0.3mm 翻盖式 H=1.0mm 后锁,可根据需求定制
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.3mm
- 电压： 30V
- 电流： 0.2A
- 工作温度： -40℃~+85℃
- 产品应用： 工业控制
- 产品参数
- 品牌： XKB
- 尺寸/封装： SMT
- 重要参数： 0.3mm
- 电压： 30V
- 电流： 0.2A
- 工作温度： -40℃~+85℃
- 产品应用： 工业控制

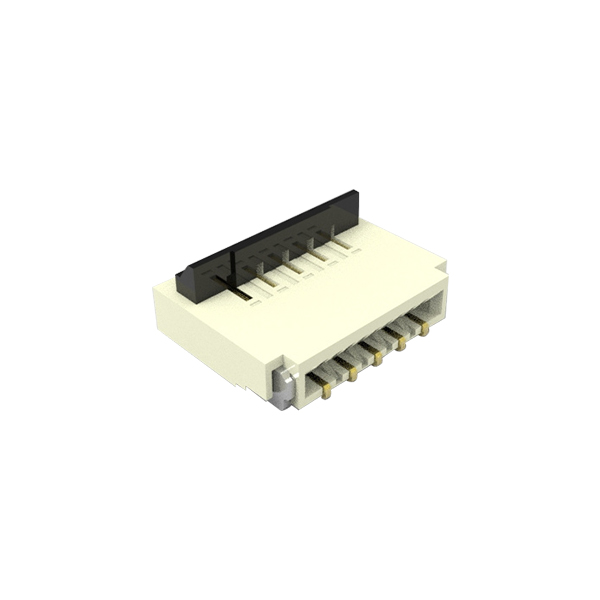

星坤（XKB）X03A10H系列 0.3mm间距后翻盖双面接触FPC连接器
0.3mm
超小间距
后翻盖
操作便捷
双面接触
稳定导通
SMT
表面贴装
产品概述
核心优势
💎
超小间距
0.3mm 精密间距，极致节省 PCB 布板空间，适配微型设备
⚡
连接更稳
后翻盖 + 双面接触结构，接触面积大、导通可靠，不易松脱
🔒
安全阻燃
胶壳 / 外壳均达 UL 94V-0 阻燃等级，使用更安全
🎯
材质耐用
磷青铜端子弹性优异，抗疲劳、插拔寿命长
📐
易量产
标准 SMT 贴片设计，适配自动化产线，焊接稳定
✨
精密适配
严苛尺寸公差，兼容薄型 FPC，对插顺畅不卡壳
关键规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 0.3mm后翻盖双面接触SMT FPC连接器 |
| 间距 | 0.3mm |
| 额定电流 | 0.3A / Pin |
| 额定电压 | 30V AC/DC |
| 接触电阻 | ≤ 80mΩ（典型值） |
| 绝缘电阻 | ≥ 100MΩ |
| 工作温度 | -25°C ~ +85°C |
| 接触方式 | 双面接触 |
| 锁扣方式 | 后翻盖式 |
| 焊接方式 | SMT 表面贴装 |
配套对插方案
对接对象
- 标准0.3mm间距FPC软板
- FFC柔性扁平线缆
- 支持0.1mm-0.2mm厚度软板
连接方式
- 后翻盖锁扣结构
- 双面接触导通
- SMT表面贴装工艺
可替代产品方案
X03A10H系列可实现PIN TO PIN直接替换以下国际品牌同规格产品，无需重新设计PCB，大幅降低替换成本：
日本 JAE
0.3mm间距FPC系列
后翻盖式连接器
日本广濑 HIROSE
FH系列0.3mm间距
后翻盖FPC连接器
I-PEX
0.3mm间距系列
微型FPC连接器
应用领域
🎧
TWS耳机
耳机及充电仓内部连接
⌚
智能手表/手环
显示屏、传感器模块连接
📱
智能手机
摄像头模组、显示屏连接
📷
超薄便携设备
微型数码相机、记录仪
🔬
微型传感器
各类微型传感模块连接
🎵
小型数码配件
蓝牙耳机、便携播放器
认证合规与代理服务
✓ 认证合规
- RoHS 认证 - 符合欧盟环保标准
- 无卤认证 - 环保材料保障
- UL认证 - 安全标准认证
- ISO 9001 - 品质管理体系认证
✓ 元器猫代理服务
- 星坤原厂授权代理
- 1亿现货价值 - 快速发货
- 样品48小时交付
- 专业技术支持团队
