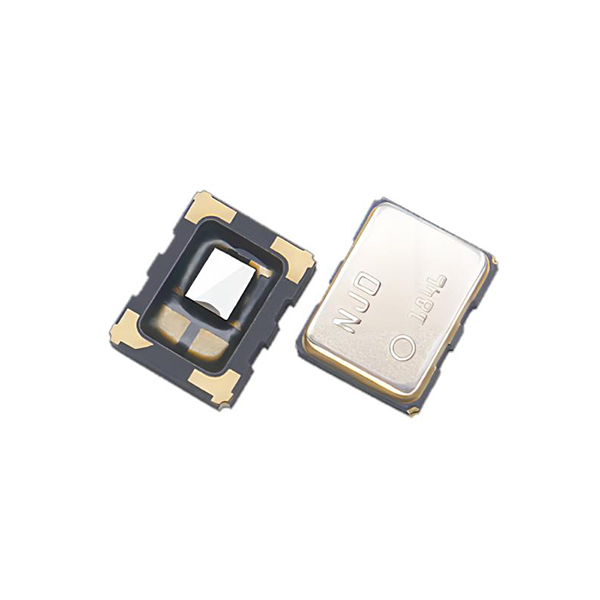

小超薄型 高精度 低电压 1.8 V

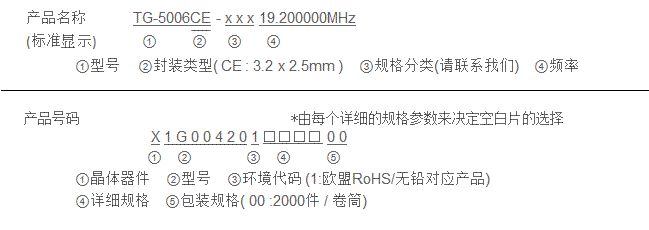

规格 (特征)
| 项目 | 符号 | 规格说明 | 条件 | |
|---|---|---|---|---|
| VC-TCXO | TCXO | |||
| 输出频率范围 | f0 | 13.000MHz ~ 20.000MHz 26.000MHz ~ 40.000MHz | ||
| 16.367667 MHz, 16.368 MHz, 16.369MHz, 19.2 MHz, 26 MHz, 38.4 MHz | 标准频率 | |||
| 电源电压 | VCC | 1.8V ±0.1V / 2.8 V ±5% / 3.0V ±5% / 3.3V ±5% | 电源电压范围:1.7V to 3.465V | |
| 储存温度 | T_stg | -40°C to +90°C | 裸存 | |
| 工作温度 | T_use | -30°C to +85°C | ||
| 频率初期公差 | f_tol | ±2.0 ×10-6 Max. | 在回流焊后, +25°C | |
| 频率温度特征 | f0-TC | ±0.5 × 10-6 Max./-30°C to +85°C | 高精度(GPS) | |
| ±2.0 × 10-6 Max./-30°C to +85°C | 标准 | |||
| 频率负载变动特征 | f0-Load | ±0.2 × 10-6 Max. | 10kΩ // 10pF ±10% | |
| 频率电源电压特征 | f0-VCC | ±0.2 × 10-6 Max. | VCC ± 5% | |
| 频率老化 | f_age | ±1.0 × 10-6 Max. | +25°C,第一年 | |
| 功耗 | ICC | 1.5mA Max. | 13 MHz≦f0≦26 MHz | |
| 2.0mA Max. | 26 MHz | |||
| 输入电阻 | Rin | 500kΩ Min. | - | VC- GND(DC) |
| 频率控制范围 | f_cont | ±8.0 × 10-6 to ±12.0 ×10-6 | - | VC=0.9V ± 0.6V(Vcc=2.8 V) 或 VC=1.4 V ±1.0 V (Vcc=2.8 V) |
| 频率变化极 | - | 正极 | - | |
| 占空比 | SYM | 40% to 60% | GND极 (DC 切割) | |
| 输出电压 | VPP | 0.8V Min. | 峰-峰值 | |
| 输出负载 | Load_R | 10kΩ | DC切割电容 = 0.01µF | |
| Load_C | 10pF | |||
*说明:请联系我们以便获取上述内容未涉及的其它规格产品的相关信息

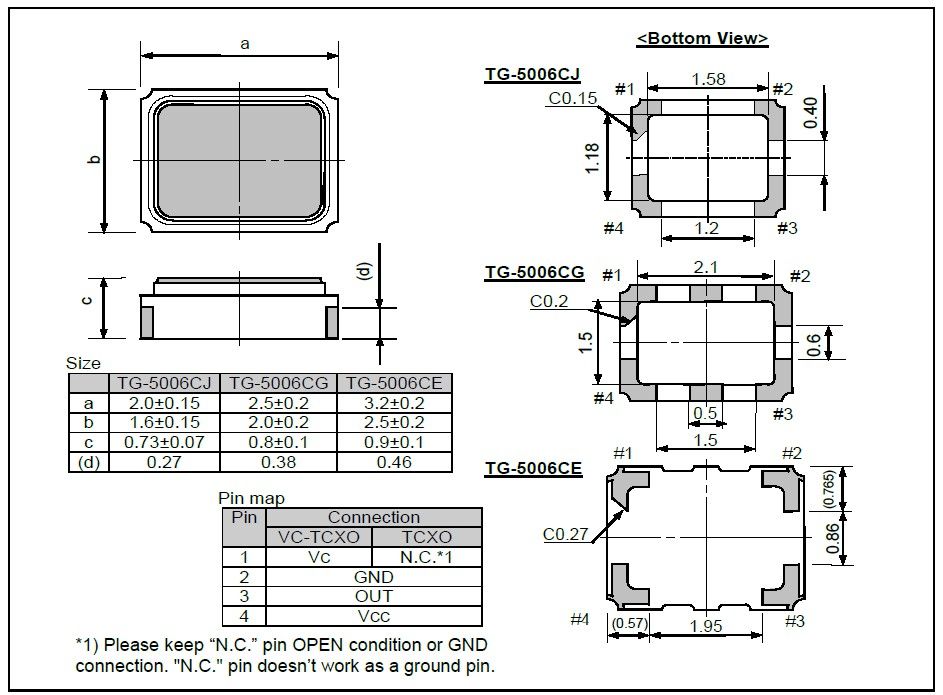

外部尺寸规格

(单位: mm)
请保持“N.C.”引脚开路状态或GND连接。
“N.C.” 引脚不能用作接地引脚。
推荐焊盘尺寸

(单位: mm)
为了维持稳定运行,在接近晶体产品的电源输入端处
(在VCC-GND之间)添加一个0.01~0.1µF的去耦电容。
