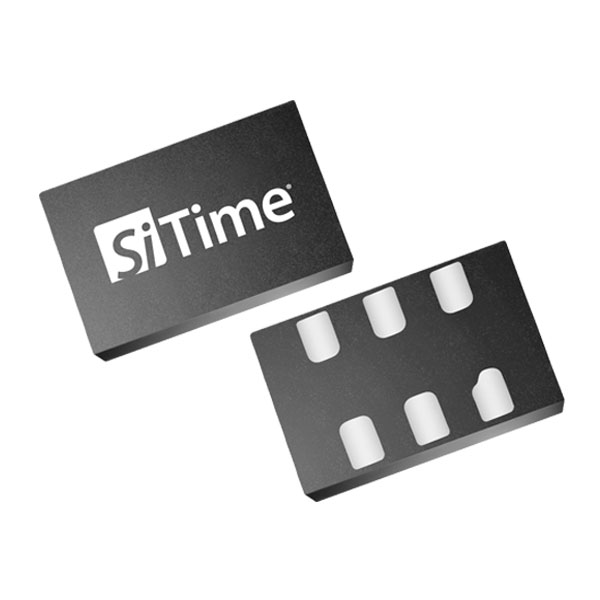

SIT9387
220 至 725 MHZ AEC-Q100 超低抖动差分 XO
- 品牌： SITIME
- 尺寸/封装： 6P SMD 定制
- 重要参数： 220-725MHZ
- 认证： AEC-Q100
- 电压： 2.5V,2.8V,3.0V,3.3V
- 输出方式： LVPECL,LVDSL,HCSL
- 频差： ±20,±25,±50PPM
- 工作温度： -40°C~+105℃
- 产品应用： 激光雷达和雷达/以太网/相机/车载摄像头
- 产品参数
- 品牌： SITIME
- 尺寸/封装： 6P SMD 定制
- 重要参数： 220-725MHZ
- 认证： AEC-Q100
- 电压： 2.5V,2.8V,3.0V,3.3V
- 输出方式： LVPECL,LVDSL,HCSL
- 频差： ±20,±25,±50PPM
- 工作温度： -40°C~+105℃
- 产品应用： 激光雷达和雷达/以太网/相机/车载摄像头
SiT9387 是一款 AEC-Q100 超低抖动差分振荡器，支持 220.000001 至 725 MHz 之间的任何频率(增量为 1 Hz)。该器件基于 SiTime 独特的 Elite Platform™，在存在冲击、振动、电源噪声、EMI 和电路板弯曲等常见环境危害的情况下，可提供 0.23 ps 抖动(典型值)和 ±25 ppm 的卓越动态性能。
除了 7.0 x 5.0 mm 封装外，SiT9387 还提供最小的 3.2 x 2.5 mm 差分封装。该器件支持所有流行的输出信号类型，包括 LVPECL、LVDS 和 HCSL 以及 2.25 至 3.63 V 之间的任何电压。
规格说明
| Frequency | 220 to 725 MHz |
| Frequency Stability (ppm) | ±20 , ±25 , ±50 |
| Operating Temperature Range (°C) | -40 to 85 (Gr. 3) , -40 to 105 (Gr. 2) |
| Package Type (mm²) | 3.2x2.5 , 7.0x5.0 |
| Oscillator Type | XO-DE |
| Phase Jitter (rms) | 0.23 ps |
| Voltage Supply (V) | 2.5 , 2.8 , 3.0 , 3.3 |
| Features | Ultra-low jitter |
| Availability | Pre-production Sampling |
特征
高性能
- 0.23 ps 抖动(典型值)
- ±25 ppm：确保恶劣环境中的最佳系统性能
振动灵敏度提高 20 倍
- 最大限度地减少高振动环境中的数据包丢失
0.02 ps/mV 电源噪声抑制 (PSNR)
- 简化电源设计
3.2 x 2.5 毫米封装
- 支持具有严格抖动要求的小型系统
灵活的可编程功能
- 220 至 725 兆赫
- 2.25 至 3.63V
- LVPECL、LVDS、HCSL：定制振荡器规格，实现最佳系统性能;
卓越的可靠性
- 22 亿小时 MTBF
- 终身保修：减少因时钟组件导致的现场故障和相关维修成本
应用领域
- 高级驾驶辅助系统计算机
- 10G 至 100G 以太网
- 激光雷达和雷达
- 以太网
- 相机
- 车载摄像头
- 信息娱乐系统
