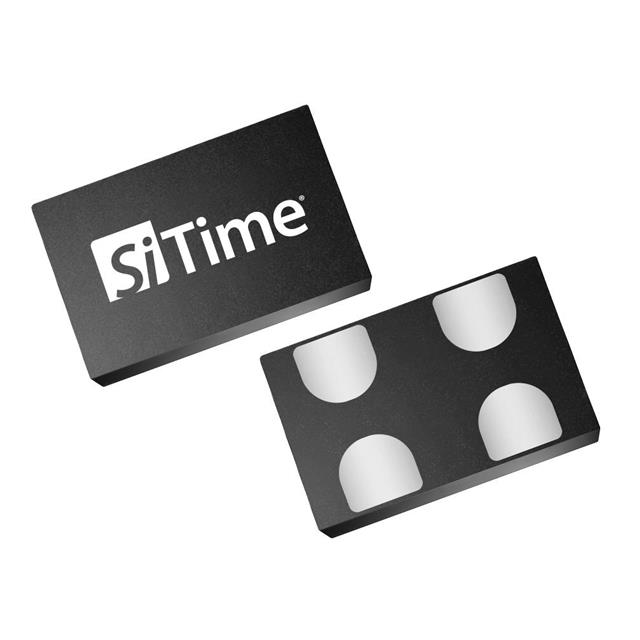

SIT9025
1 至 150 MHz，AEC-Q100 扩频振荡器
- 品牌： SITIME
- 尺寸/封装： 4P SMD 定制
- 重要参数： 1-150MHZ
- 认证： AEC-Q100
- 电压： 1.8V,2.5V,3.3V
- 输出方式： LVCMOS
- 频差： ±25,±50PPM
- 工作温度： -55°C~+125℃
- 产品应用： 汽车ADAS摄像头/高级驾驶辅助系统ECU
- 产品参数
- 品牌： SITIME
- 尺寸/封装： 4P SMD 定制
- 重要参数： 1-150MHZ
- 认证： AEC-Q100
- 电压： 1.8V,2.5V,3.3V
- 输出方式： LVCMOS
- 频差： ±25,±50PPM
- 工作温度： -55°C~+125℃
- 产品应用： 汽车ADAS摄像头/高级驾驶辅助系统ECU
SiT9025 是业界首款符合 AEC-Q100 标准的汽车级扩频振荡器。该器件通过提供两种辐射合规技术解决了 EMI 问题：扩频时钟和时钟信号的上升/下降时间调整。 SiT9025 由 SiTime 的Time Machine II编程器支持，允许设计人员即时编程扩展调制和/或驱动强度，以快速降低排放水平。此外，SiT9025 采用三种行业标准封装，可取代石英产品，无需更改任何电路板设计。这种组合通过以最少的工程工作量确保排放合规，从而加快了创收速度。
规格说明
| Frequency | 1 to 150 MHz |
| Frequency Stability (ppm) | ±25 , ±50 |
| Operating Temperature Range (°C) | -40 to 85 (Gr. 3) , -40 to 105 (Gr. 2) , -40 to 125 (Gr. 1) , -55 to 125 (Ext. Cold Gr. 1) |
| Package Type (mm²) | 2.0x1.6 mm , 2.5x2.0 mm , 3.2x2.5 mm |
| Oscillator Type | SSXO-SE |
| Spread Profile | Triangular , Hershey Kiss , Random |
| Spread Percentage (%) | Center: ±0.125 to ±2.000 , Down: -0.25 to -4.00 |
| FlexEdgeTM Rise/Fall Time | Yes |
| Voltage Supply (V) | 1.8 , 2.5 to 3.3 |
| Features | AEC-Q100 , EMI Reduction |
| Availability | Production |
特征
业界首款符合 AEC-Q100 标准的谐振器集成扩频振荡器
- 电磁干扰 (EMI) 降低高达 30 dB
- 电磁敏感性 (EMS) 比外部谐振器加 SSIC 解决方案高出 134 倍
- 解决 EMI 问题并提高噪声环境中的可靠性
灵活的 EMI 降低选项
- 点差范围宽：中心点差可达±2.0%，下点差低至-4.0%
- 可配置的上升/下降时间：8 个选项
- 可配置的展开轮廓：三角形、好时之吻或随机
3 个行业标准包
- 100% 直接替代石英 XO
- 无需重新设计电路板、金属外壳或其他昂贵的 EMI 降低方法即可降低 EMI
世界最佳周期抖动：8.5 ps
- 最大限度地减少对系统时序预算的影响
70 g振动和 10.000 g冲击
- 在恶劣条件下具有最佳的坚固性和可靠性
广泛的可编程性
- 1 至 150 MHz 之间的任何频率，精度为 6 位小数
- 电源电压1.8V; 2.5 至 3.3V
- 频率稳定性为 ±20 ppm 至 ±50 ppm
应用领域
- 汽车 ADAS 摄像头
- 高速串行链路
- 高级驾驶辅助系统ECU
