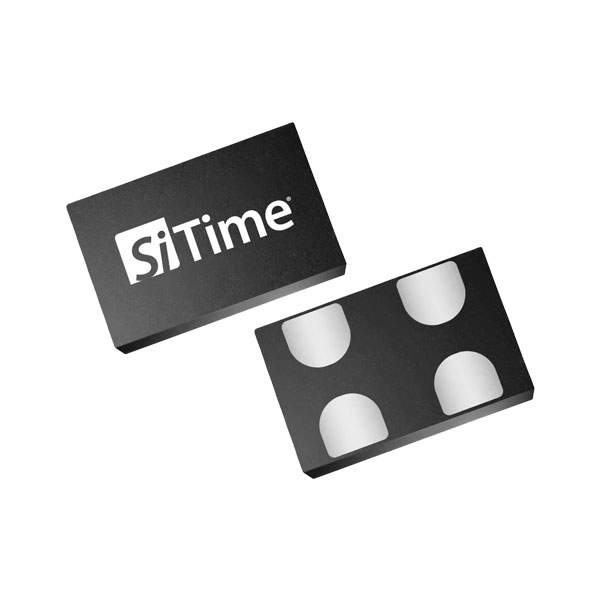

SIT8009
115 至 137 MHZ 低功耗振荡器
- 品牌： SITIME
- 尺寸/封装： 4P SMD 定制
- 重要参数： 115-137MHZ
- 电压： 1.62V-3.63V
- 输出方式： LVCMOS,HCMOS
- 频差： ±20PPM
- 工作温度： -40℃~+85℃
- 产品参数
- 品牌： SITIME
- 尺寸/封装： 4P SMD 定制
- 重要参数： 115-137MHZ
- 电压： 1.62V-3.63V
- 输出方式： LVCMOS,HCMOS
- 频差： ±20PPM
- 工作温度： -40℃~+85℃
规格说明
SiT8009B 是一款低功耗高频振荡器，具有 LVCMOS/HCMOS 兼容输出。其 4.9 mA 典型电流消耗(1.8 V 时)可在不影响性能的情况下实现更环保的电子产品。它为便携式、消费类和工业应用提供了低功耗、出色的稳定性、灵活的工作电压、小尺寸和短交货时间的完美结合。
| Frequency | 115 to 137 MHz |
| Frequency Stability (ppm) | ±20. ±25. ±50 |
| Operating Temperature Range (°C) | -20 to +70. -40 to +85 |
| Package Type (mm²) | 2.0x1.6. 2.5x2.0. 3.2x2.5. 5.0x3.2. 7.0x5.0 |
| Oscillator Type | XO-SE |
| Phase Jitter (rms) | 1.3 ps |
| FlexEdgeTM Rise/Fall Time | Yes |
| Voltage Supply (V) | 1.8. 2.5 to 3.3 |
| Features | Field programmable |
| Availability | Production |
特征
可配置的功能集
- 115 至 137 MHz 之间的任何频率，精度为 6 位小数
- 稳定性从 ±20 ppm 到 ±50 ppm
- 工业或扩展商业温度。
- 1.8V 和 2.5V 至 3.3V 电源电压
- 定制规格以实现最佳系统性能
- 对许多设计使用相同的基础器件，减少资格认证需求
所有高频振荡器中功耗最低
- 5.5 mA 典型有功电流 (1.8 V)
- 1 µA 典型待机电流 (1.8 V)：
- 延长电池寿命
- 实现更环保的电子产品；
适用于所有频率、电压和稳定性的小型 2016 和 2520 封装
节省更多电路板空间，而不影响性能和可用性

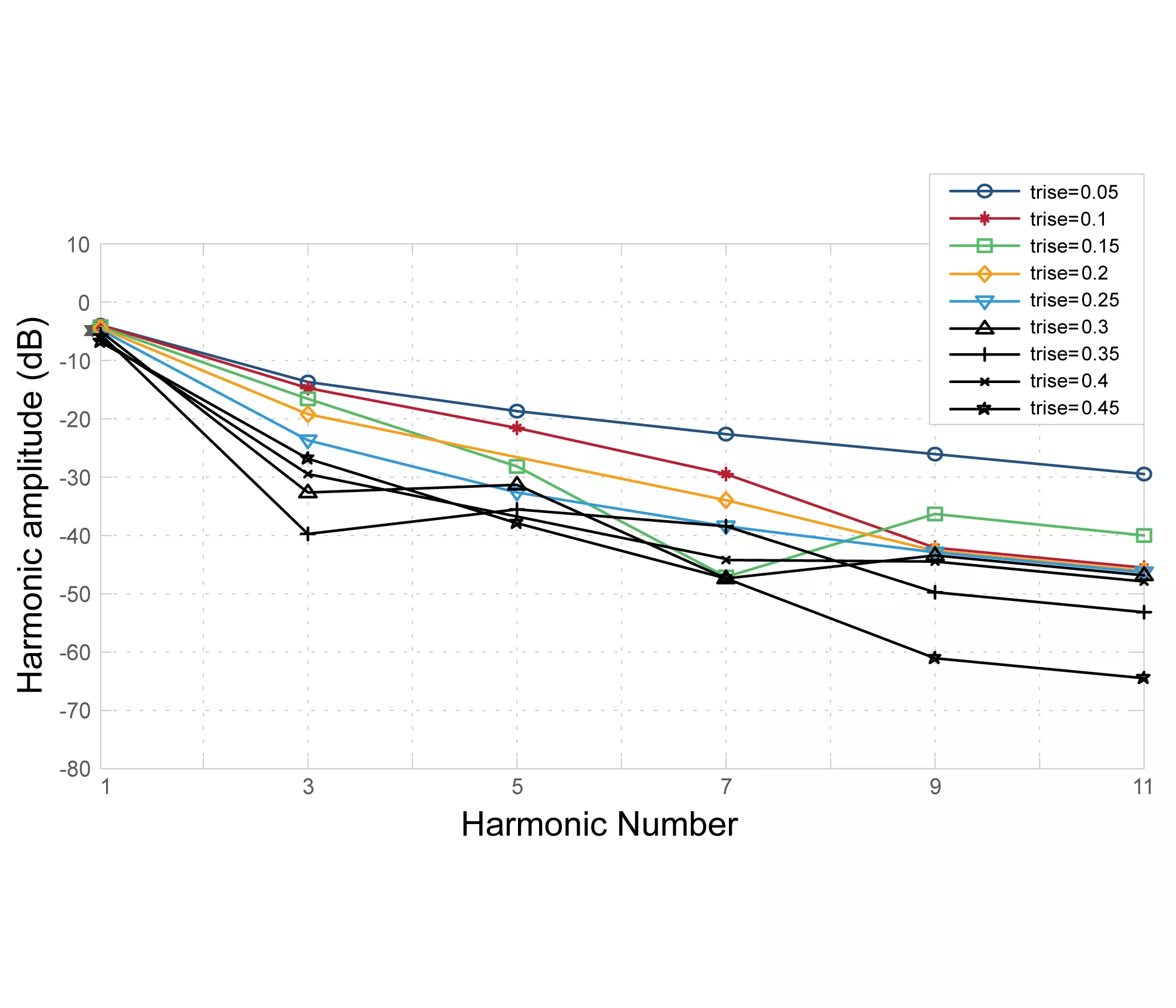

FlexEdge™ 可配置驱动强度
- 较慢的上升/下降时间可最大限度地减少振荡器的 EMI
- 通过驱动多个负载来节省成本并消除额外的计时组件;
超快的交货时间(4 至 6 周)
- 减少库存开销
- 缓解短缺风险
应用领域
- GPON
- 以太网无源光网络
- 以太网
- SATA/SAS
- 存储服务器和SSD
- PCI
- PCIe
- DDR
- CPE与家庭网关
- 安全设备
- 数据中心
- 工厂自动化
- 商业安全
- 智能电表
- 测试与测量
- 零售电子产品
- 无线充电器
- 消费类电子产品
- 家庭娱乐
- 增强现实/虚拟现实
