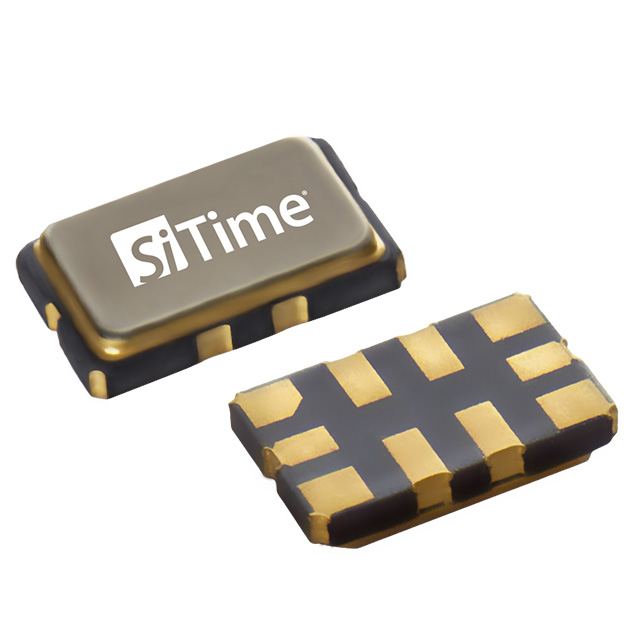

SIT5387
60 至 220 MHZ ±0.1 至 ±2.5 ppm AEC-Q100 超级 TCXO
- 品牌： SITIME
- 尺寸/封装： 5.0 x 3.2 x 0.95 mm
- 重要参数： 60-220MHZ
- 电压： 2.5V,2.8V,3.0V,3.3V
- 输出方式： LVCMOS
- 频差： ±0.1,±0.2,±0.25PPM
- 工作温度： -40°C~+105℃
- 封装： 10P 5032
- 产品参数
- 品牌： SITIME
- 尺寸/封装： 5.0 x 3.2 x 0.95 mm
- 重要参数： 60-220MHZ
- 电压： 2.5V,2.8V,3.0V,3.3V
- 输出方式： LVCMOS
- 频差： ±0.1,±0.2,±0.25PPM
- 工作温度： -40°C~+105℃
- 封装： 10P 5032
SiT5387 是一款 AEC-Q100 汽车级 ±100 ppb 高频 MEMS 精密 Super-TCXO。该设备基于 Elite 平台，专为实现最佳动态性能而设计。通过利用 SiTime 独特的 DualMEMS™ 和 TurboCompensation™ 温度传感技术，SiT5387 在存在环境压力(气流、温度扰动、振动、冲击和电磁干扰 (EMI))的情况下提供最稳定的时序。
SiT5387 可在工厂编程为频率、稳定性、电压和牵引范围的任意组合。这种可编程性使设计人员能够优化时钟配置，同时消除与每个频率都是定制的石英 TCXO 相关的较长交货时间和定制成本。
规格说明
| Frequency | 60 to 220 MHz |
| Frequency Stability (ppm) | ±0.1 , ±0.2 , ±0.25 |
| Operating Temperature Range (°C) | -20 to +70 (Gr 4) , -40 to +85 (Gr 3) , -40 to +105 (Gr 2) |
| Package Type (mm²) | 5.0 x 3.2 10-pin |
| Oscillator Type | TCXO-SE |
| Phase Jitter (rms) | 0.31 ps |
| Pull Range (ppm) | ±6.25 , ±10 , ±12.5 , ±25 , ±50 , ±80 , ±100 , ±125 , ±150 , ±200 , ±400 , ±600 , ±800 , ±1600 , ±3200 |
| Voltage Supply (V) | 2.5 , 2.8 , 3 , 3.3 |
| Features | Precision TCXO |
| Availability | Pre-production Sampling |
特征
业界最稳定的汽车级 TCXO
- 在 -40 °C 至 105 °C 的 AEC-Q100 2 级温度范围内为 ±100 ppb
输出频率高达 220 MHz
- 无需倍频器
在气流、快速温度下具有出色的动态稳定性。坡道
- 3e-11 ADEV 平均时间为 10 秒
- ±1 ppb/°C 频率斜率 (ΔF/ΔT)，10 °C/分钟。坡道
- 确保恶劣环境中电信和网络设备的系统级服务质量
振动下相位噪声提高 20 倍
- 最大限度地减少高振动环境中的呼叫和/或链路丢失
没有活动下降或微跳
- 无需进行昂贵的筛选或老化测试
0.2 ps/mV 电源噪声抑制 (PSNR)
通过消除 TCXO 专用 LDO 来减少 BOM
70 g振动和 30.000 g冲击
- 在恶劣条件下具有最佳的坚固性和可靠性
LVCMOS 或限幅正弦波输出
- 优化以实现 EMI 和抖动之间的最佳平衡
丰富的可编程功能
- 60 至 189 MHz 和 200 至 220 MHz 之间的任何频率
- 2.25 至 3.63V
- 大拉力范围从 ±6.25 至 ±3200 ppm：
- 定制 TCXO 规格以获得最佳系统性能
通过 I2C 进行数字频率调谐
- 消除电路板噪声引起的频移
卓越的可靠性
- 10 亿小时平均无故障时间
- 终身保修：减少由于时钟组件导致的维修成本和现场故障
应用领域
- 精密全球导航卫星系统
- GPS/GNSS 模块
