内置32.768KHZ 含时间戳功能 低功耗0.35µA 内置数字温度补偿振荡器(DTCXO)宽温高精度±5PPM

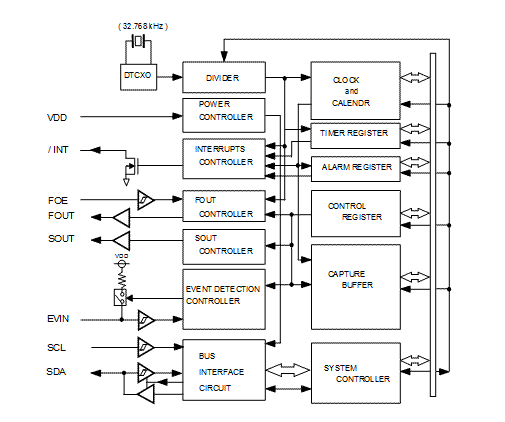

电路框图

概览
XA
± 3.4 x 10-6 / -40 °C to +85 °C ( 相当于每月 ±9 秒偏差 )
± 8.0 x 10-6 / +85 °C to +105 °C ( 相当于每月 ±21 秒偏差 )
XB
± 5.0 x 10-6 / -40 °C to +85 °C ( 相当于每月 ±13 秒偏差 )
± 8.0 x 10-6 / +85 °C to +105 °C ( 相当于每月 ±21 秒偏差 )
FOUT 引脚输出 (CMOS 输出), CL = 30 pF
可选择输出频率为32.768 kHz, 1024 Hz, 或 1 Hz.
一次性全时标记与EVIN输入同步
EVIN引脚有一个可释放的上拉电阻
从源时钟任意选择4096 Hz,64 Hz,1 s,1 min,1 h,
可以从244 µs 到280320 h(约32年)
可以设置日,日,时,分的组合
可以输出选定的标志值和指定的逻辑值(H / L)

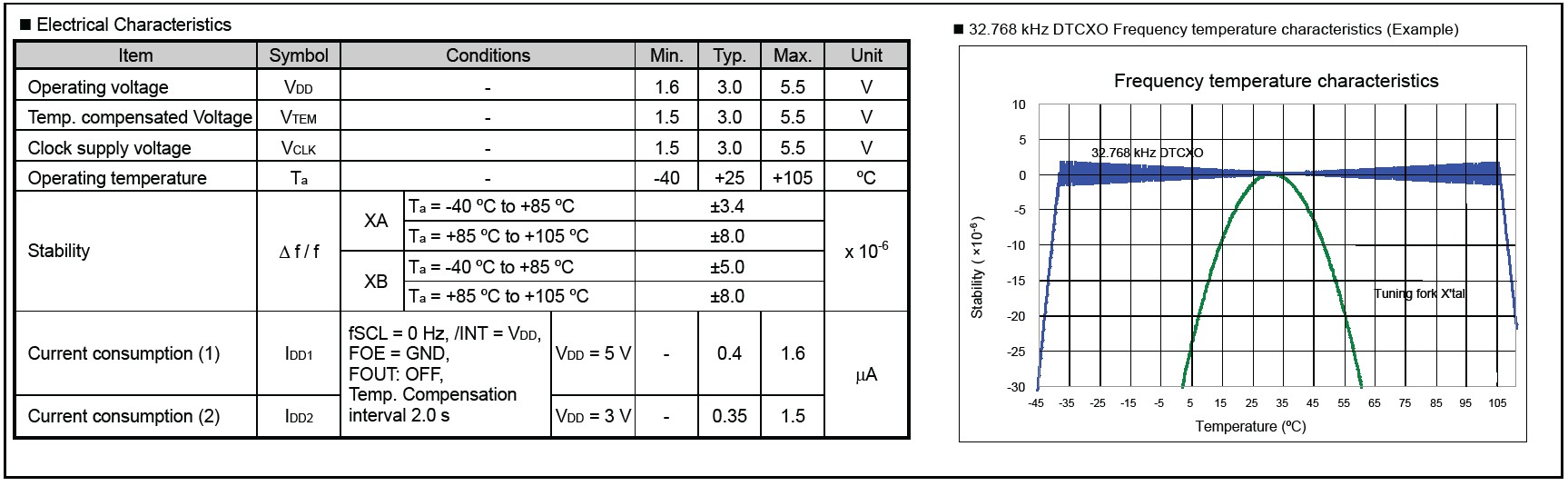

规格(特征)

引脚功能定义
| 信号名称 | 输入 输出 | 功能 |
|---|---|---|
| SOUT | 输出 | 标志输出引脚 |
| SCL | 输入 | 串行时钟输入引脚 |
| FOUT | 输出 | 引脚输出参考时钟信号 ( CMOS 输出 ) |
| EVIN | 输入 | 事件检测输入引脚 |
| VDD | - | 电源输入引脚 |
| FOE | 输入 | 用于 FOUT 输出控制的输入引脚 |
| / INT | 输出 | 中断输出 (N-ch 开漏) |
| GND | - | 接地 |
| T2 | - | 生产商用于进行测试 (请勿进行外部连接) |
| SDA | 双向 | 数据输入/输出引脚 |
引脚连接 / 外部尺寸规格

(单位: mm)
推荐焊盘尺寸

(单位: mm)
为了维持稳定运行,在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
