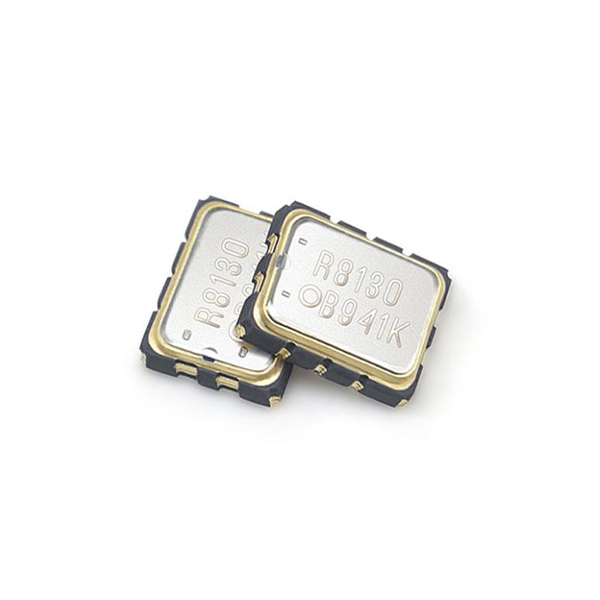

RX8130CE
内置32.768K 小尺寸3.2*2.5 低功耗0.3µA 供电自动切换 可充电锂电池
- 品牌： EPSON
- 尺寸/封装： 3.2 x 2.5 x 1.0 mm
- 重要参数： ±5PPM
- 电压： 1.2-5.5V
- 接口： I2C-Bus
- 频率： 32.768KHZ
- 工作温度： -40°C~+85℃
- 封装： 10P 3225
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 3.2 x 2.5 x 1.0 mm
- 重要参数： ±5PPM
- 电压： 1.2-5.5V
- 接口： I2C-Bus
- 频率： 32.768KHZ
- 工作温度： -40°C~+85℃
- 封装： 10P 3225

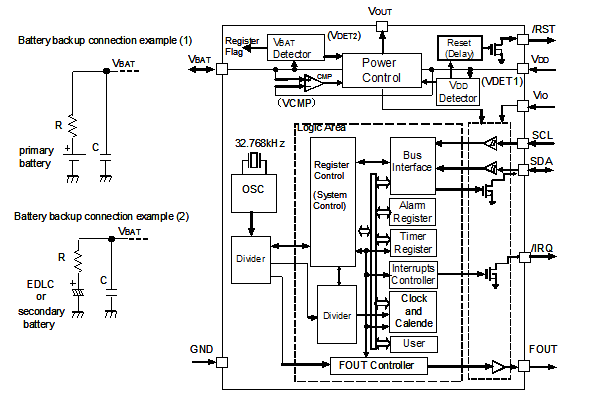

电路框图
概览
- I2C-Bus 接口
- 电源切换功能
检测VDD电压，并且自动切换到备用电源1.25V(Min)供电
即使主电源供电电压是减小的，备用电源供电也会被
- 可充电锂电池充电控制功能
检测到完全充电，会自动停止充电
检测的备用电源供电电压降低量记录在寄存器里面
- 延时的reset功能
当主电源供电时，reset输出被释放，释放电压被寄存器选择(2.80V / 2.75V)
延时时间是60ms(Typ)，从检测到电压上升开始
- 频率输出功能
输出功能可选从32.768KHz，1024Hz，1Hz
- 警报器功能和定时器功能
可选择从1/4096秒到65535小时
定时器原始时钟是1小时，1分钟，64Hz, 4096Hz
此功能被自动记录到TF-bit在事件发生时，也能通过/IRQ pin输出
规格(特征)
电气特征
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 1.25 | 3.0 | 5.5 | V |
| 计时器电压 | VCLK | - | 1.1 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
| VDD detect voltage | -VDET2 | VDD,Fall | 1.20 | 1.30 | 1.40 | V |
频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率精度 | Δ f / f | Ta = +25° C VDD = 3.0 V | B : 5±23* | x 10-6 |
| 振荡启动时间 | tSTA | VDD =2.75V to 5.5V | 1 Max. | s |
*相当于每月±1 分钟的偏差
功耗特征Ta= -40°C~+85°C
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 功耗 | IBK | SCL=SDA = "L" , VBAT=3.0V ,VDD=VIO=0.0V | - | 300 | 500 | nA |
| V32K | SCL=SDA = "H" , FOUT=32.768kHz, /IRQ=OFF, VDD=VIO=3.0V, FOUT pin CL=15pF CHGEN=L or VBAT≧VDET3 | - | 3.5 | 4.0 | µA |
引脚功能定义
| 信号名称 | 输入/输出 | 功能 |
|---|---|---|
| SCL | 输入 | 连续的 clock 输入引脚 |
| SDA | 输入/输出 | 数据输入/输出引脚 |
| FOUT | 输出 | 频率输出引脚带有输出控制功能。(C-MOS) 输出频率能够选择，比如32.768kHz, 1024Hz, 1Hz |
| / RST | 输出 | Reset输出引脚。(N-ch open drain)如果检测到VDD电压下降，一个reset信号被输出 如果检测到VDD电压上升，60ms后释放reset信号 |
| / IRQ | 输出 | 报警器和定时器事件中断输出。(N-ch open drain) |
| VDD | - | 这是电源电压供电引脚 |
| VIO | - | 这是接口电压引脚。 提供和主机一样的电压 |
| Vout | - | 内部电压输出引脚连接1.0μF的滤波电容 |
| VBAT | - | 备用电池电源供电引脚 这个引脚连接超级电容，或充电电池，或一次性电池。 在使用备用电源供电操作时，电压通过此引脚给内部使用。 |
| GND | - | 接地 |
引脚连接/外部尺寸规格
(单位:mm)
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
