RX4111CE
低电流消耗，拥有时间戳功能的实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 3.2 x 2.5 x 1.0 mm
- 重要参数： ±11.5,±23ppm
- 电压： 1.6-5.5V
- 接口： SPI
- 频率： 32.768KHz
- 工作温度： -40~+105℃
- 封装： 10P 3225
- 产品应用： 工厂自动化设备、办公设备、手持终端以及安全设备和其他小型电子产品
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 3.2 x 2.5 x 1.0 mm
- 重要参数： ±11.5,±23ppm
- 电压： 1.6-5.5V
- 接口： SPI
- 频率： 32.768KHz
- 工作温度： -40~+105℃
- 封装： 10P 3225
- 产品应用： 工厂自动化设备、办公设备、手持终端以及安全设备和其他小型电子产品

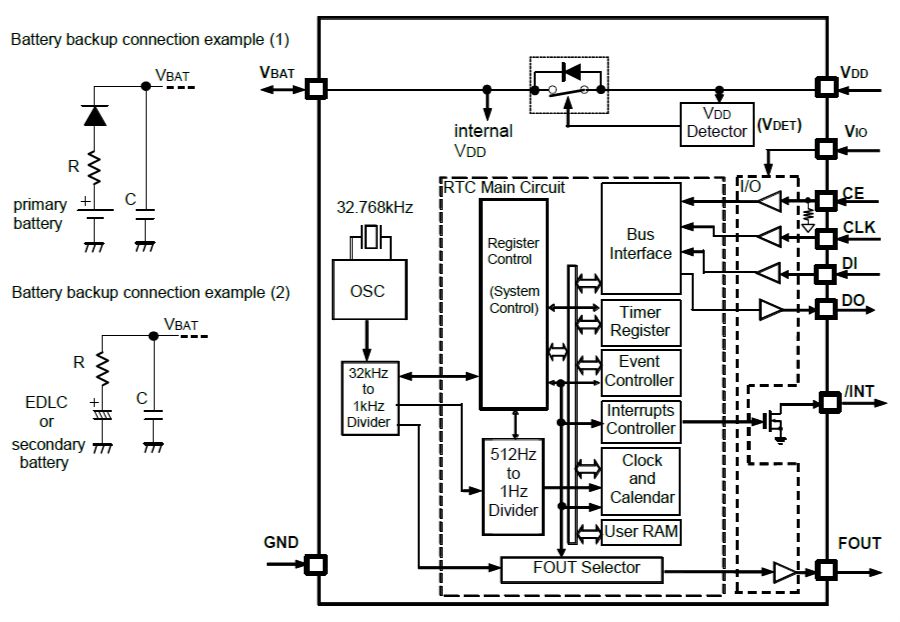

框图
概述
接口类型
- SPI总线接口
自动电源切换功能
- 监控V DD电压并自动切换到备用电源
- 备用电源开关电压 1.2 V 最小值
时钟输出功能
- 输出频率可选择 32.768 kHz、1024 Hz、1 Hz
唤醒定时器功能
- 可选择 244 微秒至 32 年(24 位 1 通道)
- 定时器源时钟可选择 1/60 Hz、1 Hz、64 Hz、4096 Hz
- 定时器完成时从/INT引脚输出中断后自动释放
- 此操作会以选定的周期自动重复，可以像看门狗定时器一样使用
时间戳功能
- 8 次标记从年份到 1/256 秒
- 自监控和SPI命令的时间戳触发输入
报警功能
- 可以从一年到第二年进行计划
自我监控中断
- 晶振停止振荡。V BAT低， V DD低

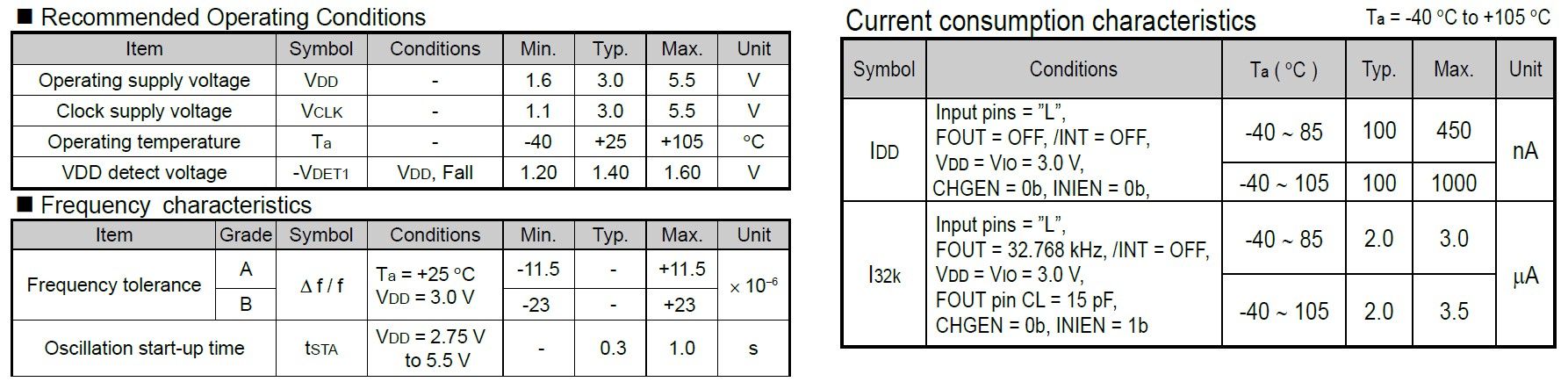

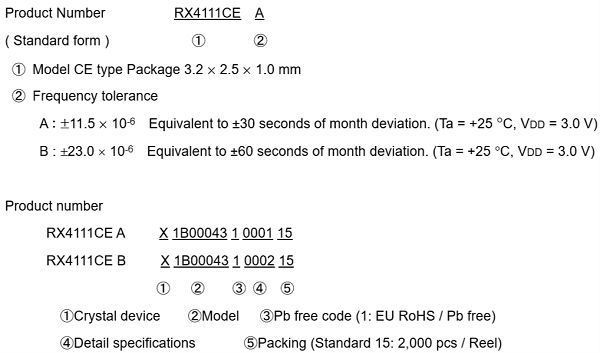

规格(特性)
详情请参阅应用手册
引脚功能
| 信号名称 | 输入/输出 | 功能 |
|---|---|---|
| CE | 输入 | 芯片使能输入引脚 |
| 时钟脉冲 | 输入 | 串行时钟输入引脚 |
| DI | 输入 | 数据输入引脚 |
| 做 | 输出 | 数据输出引脚 |
| 输出端 | 输出 | 频率输出（CMOS） （频率选择：32.768kHz、1024Hz、1Hz） |
| /INT | 输出 | 通过警报和定时器事件中断输出（N 沟道开漏） |
| 电源电压 | - | 电源引脚与 V IO 不同的是它可以输入电压 |
| 电压输出 | - | 接口电源引脚 输入提供与主机相同的电压 |
| 电池电压 | - | 这是备用电池的电源引脚 连接 EDLC、二次电池、一次电池 在备用电压范围内，从该引脚向 IC 供电 |
| 接地 | - | 接地引脚 |
端子连接/外形尺寸
(单位：毫米)
占地面积(推荐)
(单位：毫米)
为了保持稳定工作，请在尽可能靠近晶振产品电源端子的位置(Vcc - GND 之间)提供一个 0.1uF 旁路电容。
