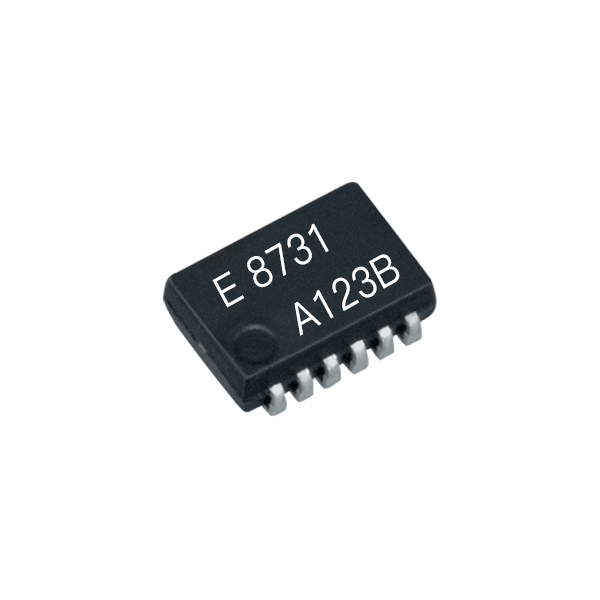

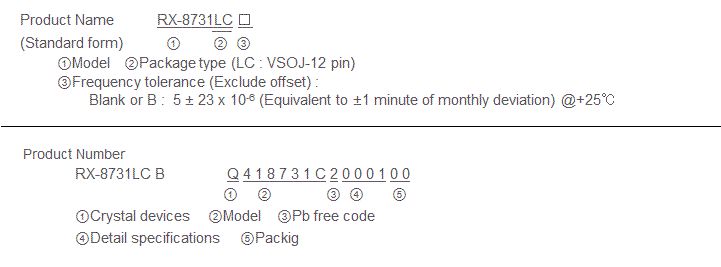

RX-8731LC
内置EEPROM，ID-ROM I2C-Bus接口实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 6.3 x 5.0 x 1.3 mm
- 重要参数： ±5ppm
- 电压： 1.7-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： VSOJ-12
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 6.3 x 5.0 x 1.3 mm
- 重要参数： ±5ppm
- 电压： 1.7-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： VSOJ-12

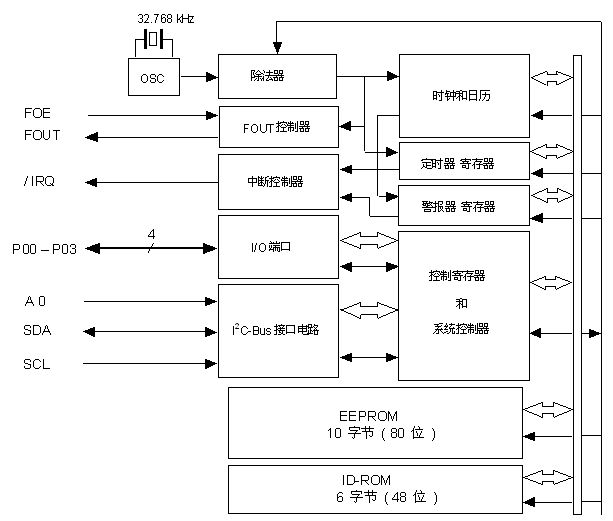

电路框图
概览
内置EEPROM，ID-ROM
- 内置10字节(80位) EEPROM
- 内置6字节(48位) ID-ROM
可编程I/O 端口
- 4个可编程I/O 端口
接口类型
- I2C-Bus接口。(高速总线规格 400kHz)
32.768kHz频率输出功能
- FOUT 引脚输出 (C-MOS 输出 ), CL=30pF
- 可以从<32.768kHz,1024Hz, 1Hz>选择输出
各种不同的中断功能
- 报警中断功能
- 定时器中断功能
- 时刻更新中断功能
规格(特征)
推荐的工作条件
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 1.7 | 3.0 | 5.5 | V |
| 时钟电压 | VCLK | - | 1.3 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率精度 | Δ f/f | Ta=+25°C VDD=3.0V | 5 ±23 * | ×10-6 |
| 振荡启动时间 | tSTA | Ta=+25°C VDD=1.7V | 1Max. | 秒 |
| Ta=-40°C ~ +85°C VDD=1.7V | 3Max. | 秒 |
* 相当于每月 ±1 分钟的偏差。
功耗特性 *Ta=-40°C ~ +85°C
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 | |
|---|---|---|---|---|---|---|---|
| 功耗 | lBK | fSCL=0 Hz / IRQ = OFF FOUT: 输出 OFF(Hi-z) | VDD=5V | - | 0.45 | 1.5 | µA |
| VDD=3V | - | 0.35 | 1.4 | ||||
| l32k | fSCL=0 Hz / IRQ = OFF FOUT:32.768kHz output CL=30pF | VDD=5V | - | 8.0 | 16.0 | µA | |
| VDD=3V | - | 5.0 | 10.0 | ||||
引脚功能定义
| 信号名称 | 输入/输出 | 功能 |
|---|---|---|
| SCL | 输入 | 串行时钟输入引脚。 |
| SDA | 双向 | 数据输入输出引脚。 |
| A 0 | 输入 | 设备地址A0 输入引脚。 |
| FOUT | 输出 | FOUT 引脚是一种使得能够控制输出的32.768kHz 时钟输出引脚( C-MOS ) 。 FOE 引脚控制从FOUT引脚的频率输出：利用FSEL1-bit,FSEL0-bit。 |
| FOE | 输入 | |
| / IRQ | 输出 | 中断输出引脚 ( N-ch开漏) |
| P00 P01 P02 P03 | 双向 | 可编程 I/O 端口。 |
| VDD | - | 连接到电源正极。 |
| GND | - | 接地。 |

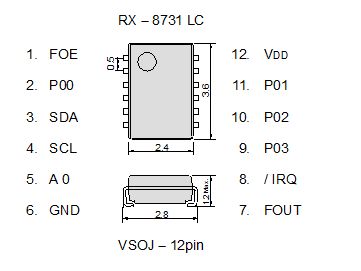

引脚连接 / 外部尺寸规格
(单位: mm)
停止使用胶水
一旦LC封装的产品焊接到电路板上任何胶水都不得使用,这个产品在封装的背面有玻璃。
当胶水浸入到电路板和玻璃的中间，由于胶水的热膨胀玻璃将会破碎。
既然这样会导致晶体停振，所以必须考虑废除胶水或者不让胶水接触到LC的封装。
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
