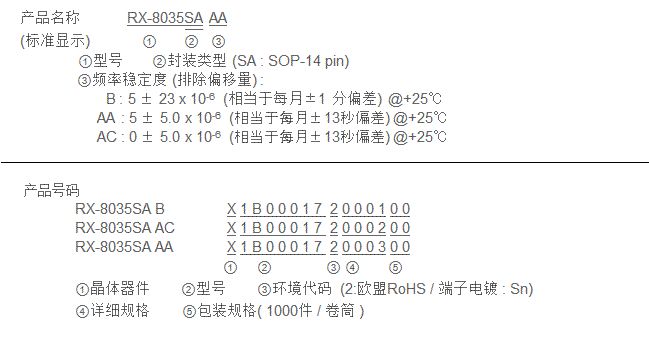

RX-8035SA
内置时间戳和电源开关的高稳定性频率 I2C-Bus接口的实时时钟模块
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.2 mm
- 重要参数： ±5ppm
- 电压： 2.4-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14
- 产品参数
- 品牌： EPSON
- 尺寸/封装： 10.1 x 7.4 x 3.2 mm
- 重要参数： ±5ppm
- 电压： 2.4-5.5V
- 接口： I2C
- 频率： 32.768KHz
- 工作温度： -40~+85℃
- 封装： SOP-14

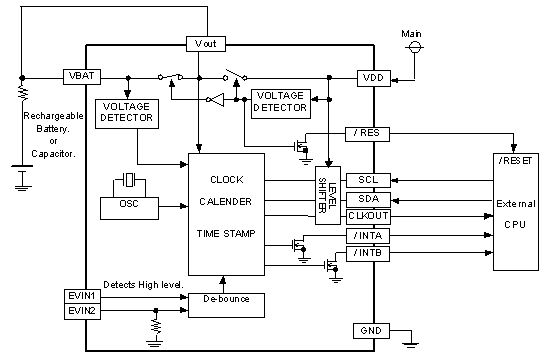

电路框图
概览
事件检测和时间戳功能
- 双事件检测端口
- 可选的35ms或2s作为抑制噪声的周期
- 可用的事件检测中断输出
电源切换功能
- 当VDD低于2.4V时,内部电压切换到VBAT,/RES为低电平.
- 当VDD电压升到高于2.52V时,内部电压切换到VDD,要经过105ms的延迟来释放/RES信号
- 注意: 当由VBAT供电,SCL和SDA无效.
报警,定期的中断,32.768kHz 时钟输出.
- 提供每月报警和每周报警
- 中断周期可以选择2Hz到一个月一次
- 由VDD供电CLKOUT输出32.768kHz 时钟.
规格(特征)
推荐的工作条件
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VACCESS | VDD | 2.4 | 3.0 | 5.5 | V |
| 时钟电压 | VCLK | VBAT | 1.0 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
| 储存温度 | TSTG | - | -55 | - | +125 | °C |
频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率公差 | Δ f/f | Ta=+25°C VBAT=3.0V | B: 5±23 *1) AA: 5±5 *2) AC: 0±5 *2) | ×10-6 |
| 振荡器启动时间 | tSTA | Ta=+25°C VDD=3.0V | 1 Max. | s |
| 频率电压特征 | f/V | Ta = +25°C VDD=2.4V to 5.5V | ±1 Max. | ×10-6 |
*1) 相当于每月 ±1 分偏差 (除了偏移量)。
*2) 相当于每月 ±13 秒偏差 (除了偏移量)。
功耗特征 *Ta=-40°C to +85°C
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 功耗 | IBAT | RX-8035SA VBAT = 3.0V, VDD = 0.0V SCL=SDA = GND | - | 350 | 1200 | nA |
| RX-8035LC VBAT = 3.0V, VDD = 0.0V SCL=SDA = GND | 400 | |||||
| IDD | VDD = 3.0V SCL=SDA = GND CLKOUT = open | - | 1.40 | 2.50 | µA |
电源检测电压 *Ta=-40°C to +85°C
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| VBAT 检测电压 | VLOW | - | 1.10 | 1.25 | 1.40 | V |
| 电源转换电压 (VDD to VBAT). | VD2B | +25°C | 2.328 | 2.40 | 2.472 | V |
引脚功能定义
| 信号名称 | 输入/输出 | 功能 |
|---|---|---|
| SCL | 输入 | 串行时钟输入引脚 |
| SDA | 双向 | 数据输入输出引脚 |
| VDD | - | 主电源供电 |
| VBAT | - | 后备电源供电 |
| Vout | 输出 | 转换电源输出 (最大输出电流20mA) |
| / RES | 输出 | VDD电压状态 |
| GND | - | 接地 |
| EVIN1 | 输入 | 外部事件输入引脚1 |
| EVIN2 | 输入 | 外部事件输入引脚2 |
| / INTA | 输出 | 中断输出引脚A |
| / INTB | 输出 | 中断输出引脚B |
| CLKOUT | 输出 | 32.768kHz 时钟输出引脚 (CMOS. 不能禁止) |
| N.C. | - | 不能连接 |
引脚连接 / 外部尺寸规格
(单位: mm)
金属可能暴露在该产品的顶部或底部。但这不会影响任何规格性能。
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
