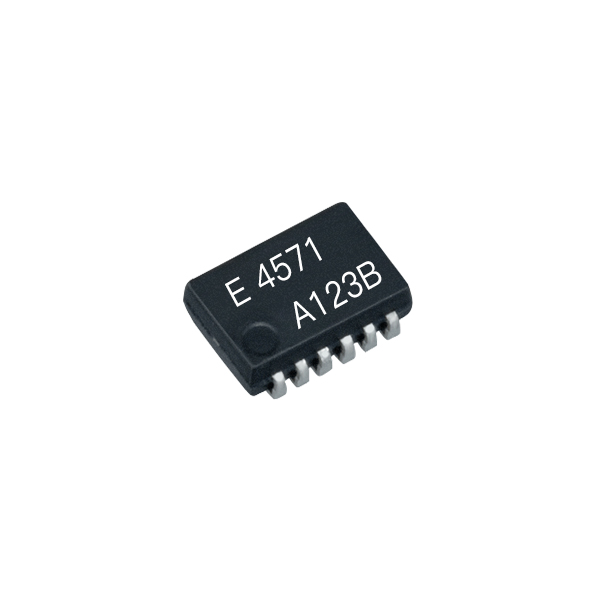

低电压计时保持 串行接口的实时时钟模块

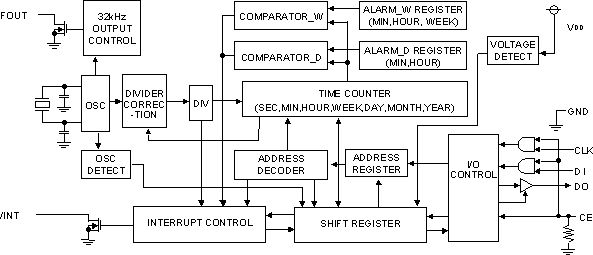

电路框图

概览
32.768kHz频率输出功能
定时器功能
警报器功能
规格(特征)
推荐的工作条件
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 1.6 | 3.0 | 5.5 | V |
| 时钟电压 | VCLK | Ta=+25°C | 1.0 | 3.0 | 5.5 | V |
| Ta=-40 to +85°C | 1.1 | 3.0 | 5.5 | V | ||
| 工作温度 | TOPR | - | -40 | +25 | +85 | °C |
频率特征
| 项目 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 频率精度 | Δ f/f | Ta=+25°C VDD=3.0V | 5 ±23 * | ×10-6 |
| 振荡启动时间 | tSTA | Ta=+25°C VDD=1.6V | 1Max. | s |
* 请联系我们以获取更高精度产品 (相当于每月 ±1 分钟的偏差)。
功耗 *Ta=-40°C ~ +85°C
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 | |
|---|---|---|---|---|---|---|---|
| 功耗 | lBK | CE=GND /IRQ=OFF FOUT; 输出 OFF(Hi-z) | VDD=5V | - | 0.40 | 1.00 | µA |
| VDD=3V | - | 0.32 | 0.95 | ||||
| l32k | CE=GND /IRQ=OFF FOUT; 32.768kHz 输出 ON CL=30pF | VDD=5V | - | 8.0 | 14.0 | µA | |
| VDD=3V | - | 5.0 | 8.5 | ||||

引脚功能定义
| 信号名称 | 输入/输出 | 功能 |
|---|---|---|
| CE | 输入 | 芯片启用的引脚0. ( 具备内置下拉电阻) |
| CLK | 输入 | 用于串行数据传送的移位时钟输入引脚。 |
| DIO | 双向 | 用于串行数据传送的数据输入/输出引脚。 |
| FOUT | 输出 | 带输出控制功能的32.768kHz时钟输出引脚(C-MOS)。 FOE 引脚控制FOUT的状态:FSEL1-bit, FSEL0-bit等。 |
| FOE | 输入 | |
| / IRQ | 输出 | 中断输出 (N-ch 开漏) |
| VDD | - | 连接到电源正极。 |
| GND | - | 接地。 |

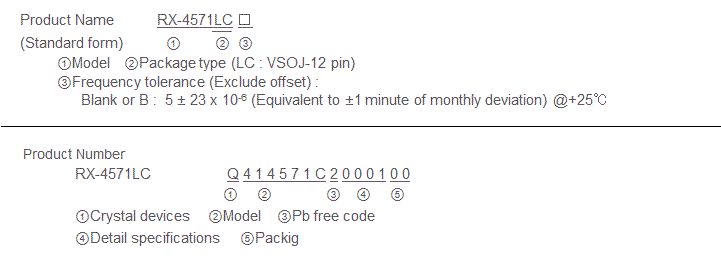

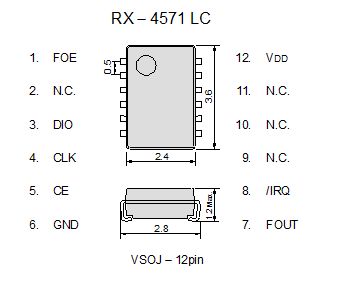

引脚连接 / 外部尺寸规格

(单位: mm)
停止使用胶水
一旦LC封装的产品焊接到电路板上任何胶水都不得使用,这个产品在封装的背面有玻璃。
当胶水浸入到电路板和玻璃的中间,由于胶水的热膨胀玻璃将会破碎。
既然这样会导致晶体停振,所以必须考虑废除胶水或者不让胶水接触到LC的封装。
推荐焊盘尺寸

(单位: mm)
为了维持稳定运行,在接近晶体产品的电源输入端处(在VDD-GND之间)添加一个0.1μF的去耦电容。
