在数字电路的世界里，晶振就像心脏的'节拍器'，为CPU、MCU等芯片提供精准的时钟信号。没有它，设备就无法同步运行。常见的8MHz、12MHz和24MHz看似只是数字不同，背后却对应着功耗、性能与应用的巧妙权衡。
图1：8MHz、12MHz与24MHz晶振频率对比示意图
8MHz：低功耗与经典的平衡点
8MHz晶振常见于早期的8051系列单片机以及一些注重能效的低功耗MCU（如MSP430）。为什么是8MHz？因为许多单片机内部采用12分频（如标准8051），8MHz ÷ 12 ≈ 666kHz，指令执行速度约0.67 MIPS（百万条指令/秒），既能满足按键扫描、LED显示、温度采集等基础控制任务，又不会产生过高功耗。如今，8MHz也常作为低功耗模式的'低速时钟'，在设备休眠时维持基本计时，唤醒后切换至更高频率。
常见的8MHz晶振型号：
NDK品牌：NX3225GD-8MHZ-STD-CRA-3、NX5032GA-8MHZ-STD-CSK-7、NX5032GA-8.000M-STD-CSU-1
KDS品牌：1C208000BC0R、1C208000CE0H、1C208000CE0R、1C208000CE0Q
MURATA品牌：CSTLS8M00G53-A0、CSTLS8M00G53-B0、CSTNE8M00G520000R0、CSTNE8M00G550000R0
12MHz：串行通信的'黄金频率'

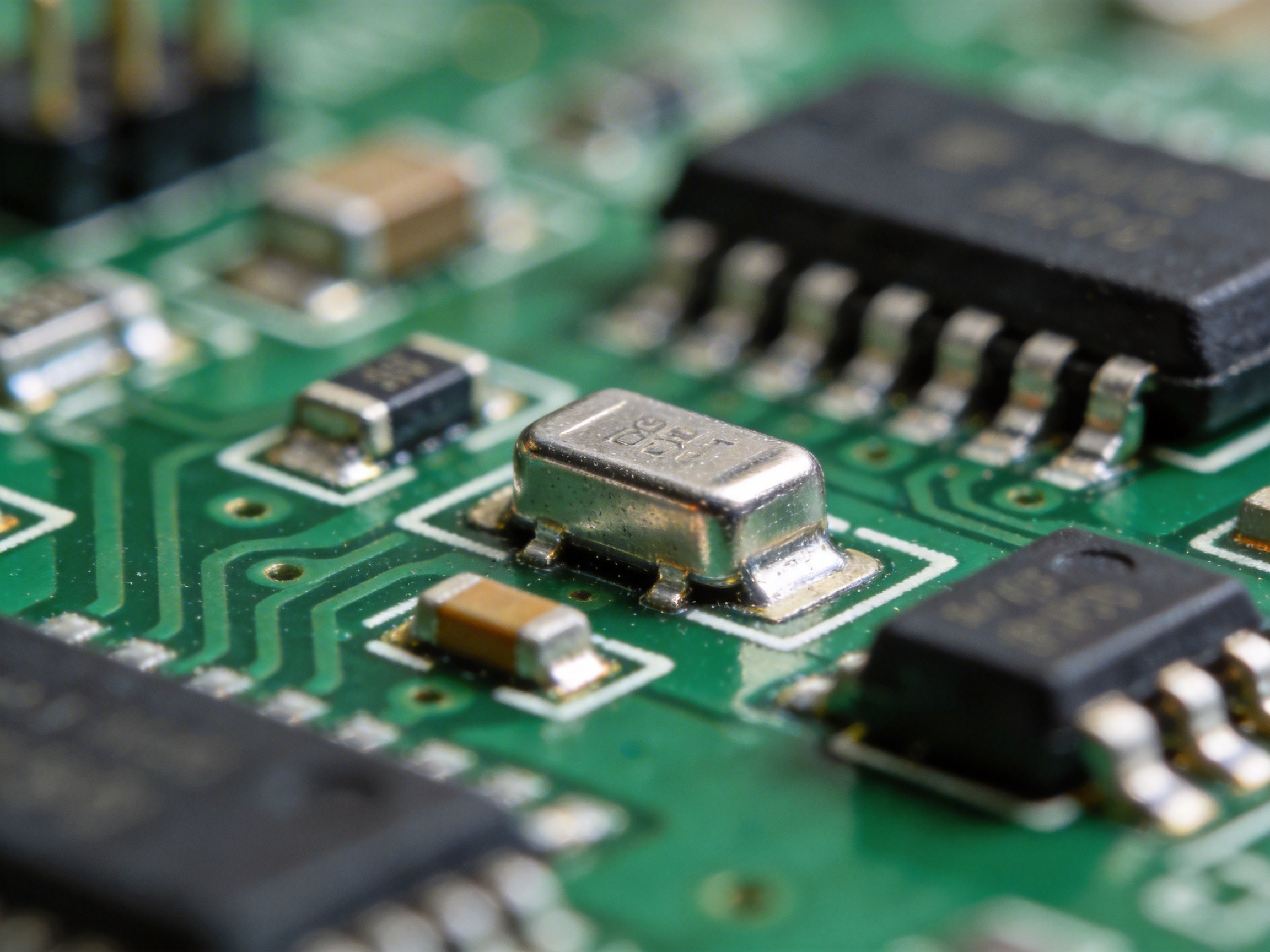

图2：工业控制电路板，晶振为串口通信提供精准时钟
12MHz晶振的走红离不开串口通信。UART通信需要精确的波特率——9600、19200、115200等。12MHz经过简单的分频（例如除以16或32）就能得到误差极小的标准波特率：12000000 ÷ 16 = 750000，再通过计数器进一步分频，可轻松生成9600（750000 ÷ 78.125，实际设计为整数分频组合）。相比之下，其他频率可能需要复杂的小数分频器，导致误码。因此，12MHz曾是PC串口、工业控制、GPS模块等设备的标配。即使现代MCU内置波特率发生器，12MHz依然因其'规整'而被许多工程师偏爱。
常见的12MHz晶振型号：
NDK品牌：NX3225GA-12.000M-STD-CRG-2、NX5032GA-12MHZ-STD-CSU-2、NX5032GA-12MHZ-STD-CSK-8
KDS品牌：1N212000AB0AB、1C312000BC0A
24MHz：性能加速与物联网之选
当处理能力成为瓶颈，24MHz晶振便登场了。它恰好是12MHz的两倍，也是8MHz的三倍，可以直接替换原有晶振让系统提速（需MCU支持）。如今，24MHz是ARM Cortex-M0/M3（如STM32、LPC系列）、ESP8266/ESP32等主流微控制器的典型外部时钟。更高的频率意味着：
更快响应：数字滤波、PID运算、图像采集等中等负载任务游刃有余。
支持通信协议：I2C、SPI最高时钟可达数MHz，Wi-Fi/蓝牙的基带处理也依赖高速时钟。
兼顾功耗：相比48MHz或更高，24MHz在性能和电流消耗（约2~5mA）之间取得良好平衡。
常见的24MHz晶振型号：
NDK品牌：NX3225GA-24MHZ-STD-CRG-2、NX3225GA-24MHZ-STD-CRA-1
KDS品牌：1XTW24000MDA、1P224000AB0V、1XTV24000MBA、1XTW24000FCA、1XTW24000MDA
图3：晶振元器件特写，为各类电子设备提供精准时钟信号
如何选择？
???? 电池供电、简单控制 → 选择8MHz晶振（甚至更低，如32.768kHz用于RTC）
???? 需要串口、Modbus等有线通信 → 选择12MHz晶振（或11.0592MHz，更精准）
???? 物联网、传感器融合、小型嵌入式系统 → 选择24MHz晶振（或更高，如40MHz、80MHz）
晶振的频率选择从来不是越大越好，而是根据任务需求、电源预算和芯片支持来'量体裁衣'。下一次你拆开遥控器、开发板或智能插座，不妨看看那颗小小的石英晶体——它的每一次振荡，都在为数字世界精准计时。
