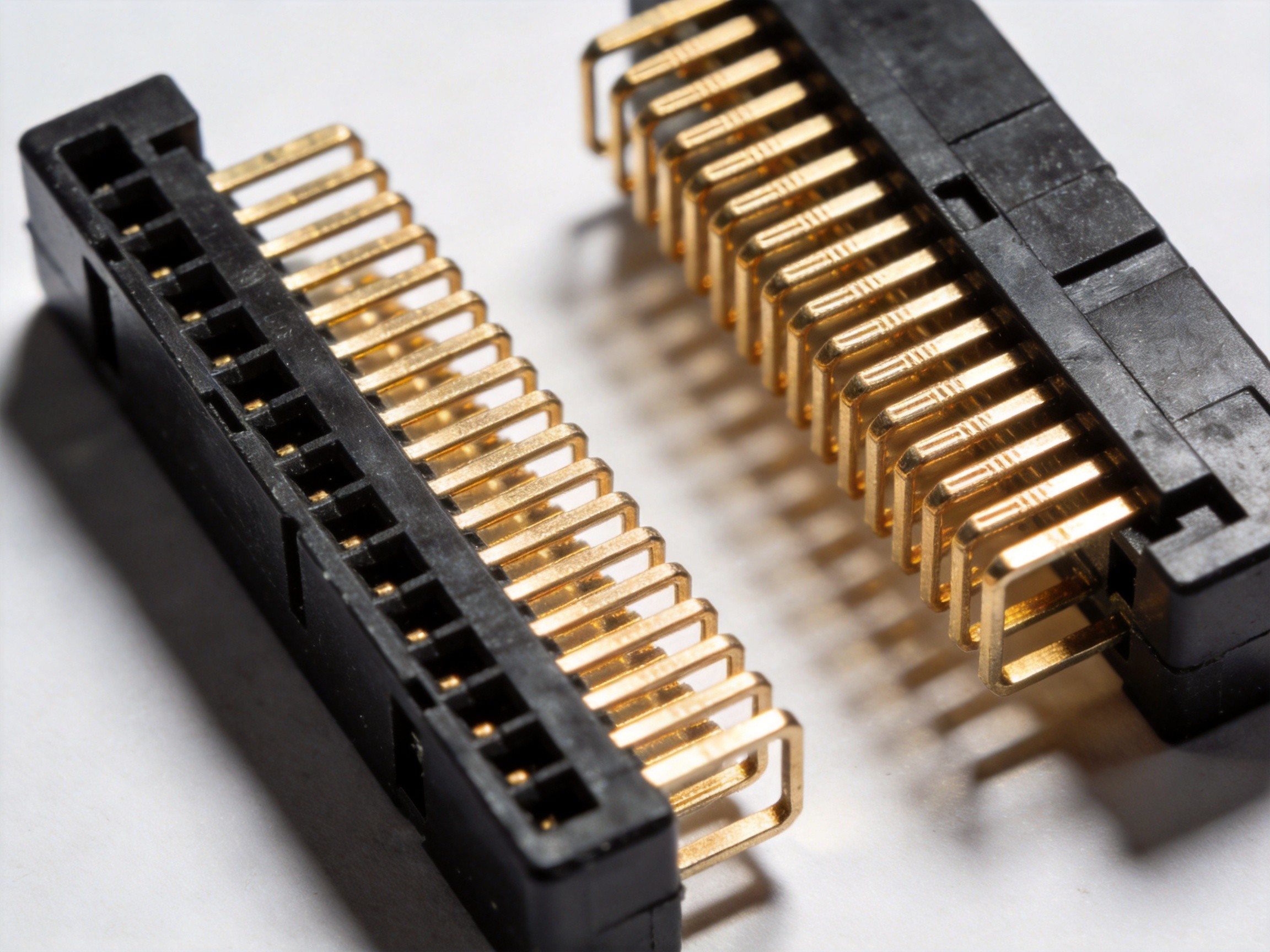

0.8mm间距高速板对板连接器选型要点
在5G通信、高性能计算、工业控制与汽车电子等领域高速发展的今天，0.8mm间距高速板对板连接器作为PCB之间信号传输的核心器件，其选型直接关系到系统的稳定性与可靠性。本文将从额定电流、传输速度、PIN数、结构设计、关键电气性能五大维度，为工程师提供专业的选型指导。
一、0.8mm间距的核心定位与优势
0.8mm间距之所以成为工业与汽车电子领域的'黄金规格'，是因为它完美平衡了工艺宽容度、机械强度与电流承载能力三大关键指标。相比0.4mm/0.5mm等细间距产品，0.8mm连接器在SMT贴片过程中具有更高的良率稳定性，回流焊时的'自校正效应'可有效避免立碑、连锡等常见缺陷。
如果您正在寻找更广泛的连接器产品解决方案，可以查看我们的 连接器产品中心，涵盖从0.4mm到2.54mm全系列间距规格。
二、五大选型维度详解
2.1 额定电流
0.8mm间距连接器的单pin额定电流通常在 0.3A~0.8A 之间，高端产品可达1.0A以上。相比0.4mm限制在0.3A以下的设计，0.8mm在电源与信号混合传输场景中具有明显优势，可支持摄像头模组、显示屏接口等需要同时传输高速信号和大电流电源的应用。
2.2 传输速度
现代0.8mm板对板连接器通过优化端子结构和引入接地屏蔽，可支持 10Gbps~32Gbps+ 的高速传输速率，峰值可达56Gbps（配合PAM4调制）。典型的阻抗控制为 100Ω±10% 差分阻抗，适配USB 3.2、PCIe Gen4/5、MIPI、DDR5等高速协议。
2.3 PIN数配置
0.8mm间距连接器的PIN数配置范围广泛，常见规格包括 20~440针，甚至更多。典型配置如40/60/80/100/120/140/160/180针等，需根据实际信号数量、电源Pin占比及布线空间综合选择。
| 参数类型 | 常见规格范围 | 典型应用场景 |
|---|---|---|
| PIN数 | 20~440针 | 工控PLC、ADAS、车载娱乐 |
| 额定电流 | 0.3A~0.8A/针 | 电源+信号混合传输 |
| 传输速率 | 10Gbps~32Gbps+ | 5G基站、AI服务器 |
| 堆叠高度 | 2mm~20mm+ | 模块化PCB堆叠 |
2.4 结构设计要点
选型时需重点关注以下结构参数：
- 堆叠高度(Mating Height)：0.8mm系列通常提供2mm~20mm以上的高度选择
- 浮动设计(Floating)：部分高端型号具备XY轴向±0.5mm误差补偿能力
- 锁扣机构：卡扣式(插拔力>50N)或翻盖式，需根据维护需求选择
- 防呆设计：确认Pin 1位置和方向标识
2.5 关键电气性能
高速板对板连接器的核心电气指标包括：
- 接触电阻：<30mΩ，高端型号<10mΩ
- 绝缘电阻：>1000MΩ
- 耐电压：500V AC RMS以上
- 插拔寿命：300~1000次(工业级可达5000次以上)
- 工作温度：-40°C~+85°C(车规级可达+125°C)
针对高速传输需求，建议选择提供S-Parameter文件的厂商，便于进行SI仿真验证。
三、典型应用场景分析
关于板对板连接器的更详细分类和选型指南，您可以参考我们的 板对板连接器专题页，我们提供从0.4mm到1.27mm全系列板对板连接器解决方案。
3.1 工业自动化控制
PLC模块、传感器接口、电机驱动板等应用对连接器的抗震性、耐油污能力要求高，建议选择IP67防护等级、插拔寿命>5000次的产品。
3.2 汽车电子系统
车载娱乐系统、仪表盘、ADAS传感器等场景需符合AEC-Q200认证，耐温范围需覆盖-40°C~+125°C，并具备优异的抗振动性能(ISO 5级)。
3.3 5G通信与AI服务器
基站和服务器应用对阻抗控制要求严格(50Ω±3%)，传输速率需支持PCIe Gen5/6及56Gbps PAM4，推荐选择提供完整SI仿真支持的厂商。
四、选型避坑指南
在实际选型中，工程师常遇到的误区包括：
- 忽视温升曲线：大电流场景下，端子温升可能导致性能退化
- 未核对配对高度：公座和母座的高度必须严格匹配
- 忽略SMT共面性：贴装前需检查连接器共面性
- 未做SI仿真：高速传输必须进行信号完整性验证

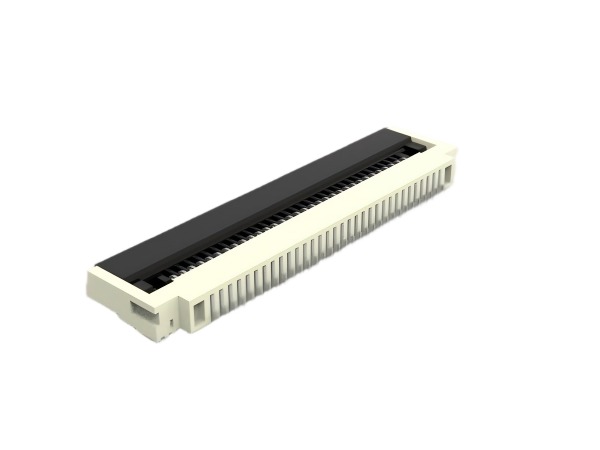

如果您需要了解FFC/FPC柔性连接器等辅助连接方案，也可以查看我们的 FFC/FPC连接器产品页，获得完整的互连解决方案。
