磁阻式 (AMR)全极性霍尔传感器 IC芯片元件—SM351LT/SM353LT

霍尼韦尔(中国)的Nanopower系列磁阻(MR)传感器IC是超灵敏设备，设计用于广泛的应用，具有大气隙，小磁场和低功率特性。该传感器IC响应于在与传感器平行的方向上施加的北极或南极。它们不需要识别磁极，简化了安装并可能降低系统成本。这些传感器IC使用非常低的平均电流消耗和推挽输出，不需要上拉电阻。该传感器IC可以在低至1.65 V的电源电压下工作，从而提高能效。

Nanopower系列有两种磁敏感性，可满足各种应用需求：

①SM351LT：适用于要求超高磁灵敏度(7 G典型工作，最大11 G工作)和极低电流消耗(典型值360 nA)，的应用。

②SM353LT：适用于要求极高磁灵敏度(14 G典型工作，最大20 G工作)和极低电流消耗(典型值310 nA)的应用。

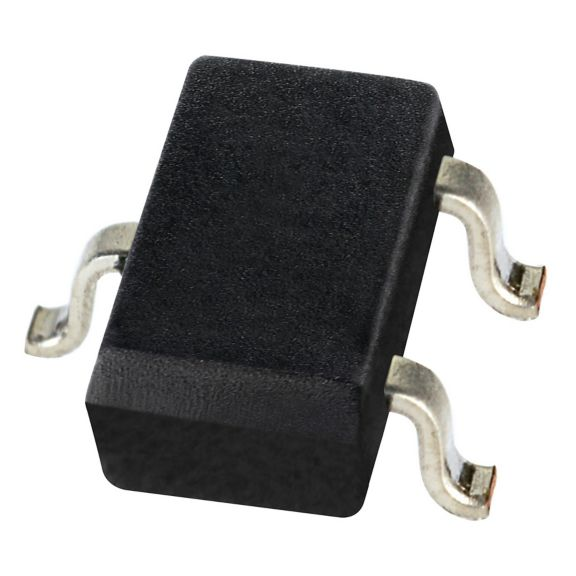

Nanopower系列采用超小型SOT-23表面贴装封装，卷带和卷轴(每卷3000个单元)，用于自动拾放元件安装。操作温度-40℃~+85℃。

与现有的霍尔传感器相比，Honeywell的Nanopower系列传感器IC提供了一些独特的性能，可以转化为一些实际的优点，包括功耗低、系统总体成本降低、设计灵活性更大、安装简化、系统设计的变化更小。

在310nA和360nA的典型情况下，Nanopower系列使用了1/16的功率，即使是最高效的霍尔效应设备。对于许多电池驱动的设备，电力预算是严格的，每一个纳米放大器都被计算在内，这可以让设计工程师节省电池寿命，或者在他们的应用中使用额外的低功耗技术。

除了提供能量节约外，传感器的CMOS输出电路消除了外部拉拔电阻的需要。MR传感器还消除了用来过滤由直升机电路产生的电噪声的分立元件，这种电路通常被霍尔效应设备所使用。消除这些离散的组件可以减少传感器组件的物理占用，使它们在空间受限的应用程序中更容易使用。

作为一种MR设备，这些新型传感器的灵敏度也比霍尔效应设备高得多。事实上，在7G和14G的典型情况下，这些传感器可以感应到与今天市场上的霍尔传感器相比，在两倍以上的距离或更多，这直接转化为系统成本，允许使用较小的磁铁，甚至是由不同材料在他们的系统中制造的磁铁。今天，由于全球稀土供应短缺，稀土磁石价格正以极高的速度上涨，这一点更为重要。

这些设备提供的高灵敏度也可以让设计更加灵活。使用更高的灵敏度传感器将允许在磁性目标和传感器之间更大的空间间隙。这在许多应用中都是有益处的，在许多应用中，板空间是有限的，或者传感器的理想位置需要离目标只有几毫米的距离。

SM351LT/SM353LT的应用

‍

产业

• 移动设备(即手持计算设备，扫描仪)：MR传感器的超低功耗特性和小尺寸使其适用于电池操作的消费电子产品应用。

• 水，电和燃气公用事业计量表。

• 安全传感器的门和窗口位置：检测门或窗口是否打开或关闭，并向无线模块发送信号，该模块将信号传输到中央控制单元进行处理。

• 工业烟雾探测器：在这种情况下，传感器被用来作为测试开关，以确保建筑烟雾探测器的备用电池处于工作状态。需要高灵敏度，以确保工作人员能够在没有错误的情况下测试系统。


电气图

医疗

• 健身器材

• 输液泵

• 抽屉位置感应(例如，医疗柜)

• 医院病床


白色家电

• 盖子，门和抽屉位置检测

• 流体流动检测

• 中型消费电子产品

• 电池优化位置传感器
