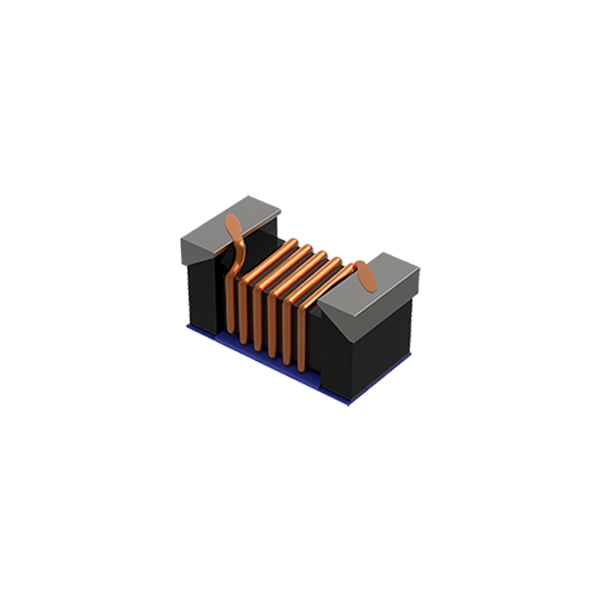

AWL1608FS-M01
迭层独石结构、高度可靠性高自谐频率良好的可焊性和耐焊性
- 品牌： SUNLORD
- 尺寸/封装： 1608 (0603 inch)
- 重要参数： 100-650nH
- 额定电流： 430-1000mA
- 封装： SMD
- 工作温度： -55℃~+125℃
- 产品应用： 车载娱乐系统/PKE/胎压监测
- 产品参数
- 品牌： SUNLORD
- 尺寸/封装： 1608 (0603 inch)
- 重要参数： 100-650nH
- 额定电流： 430-1000mA
- 封装： SMD
- 工作温度： -55℃~+125℃
- 产品应用： 车载娱乐系统/PKE/胎压监测
产品概述
AWL1608FS-M01 是深圳顺络电子（Sunlord）AWL 系列的公制 1608（英制 0603）封装绕线片式陶瓷射频电感。电感采用陶瓷磁芯 + 精密绕线工艺，搭配单面贴装结构，主打高 Q 值与高自谐振频率特性，电感值覆盖 nH 至 μH 级多档位，符合 RoHS 环保标准，适配标准 SMT 回流焊工艺，是通信模组、消费电子、网通设备等中高频匹配与滤波电路的通用无源器件。
核心优势
高Q值低损耗
高Q值与高自谐振频率，高频低损耗，适配射频前端紧凑设计
超小尺寸封装
微型化表贴封装，节省PCB面积，适配高密度SMT贴装
宽感量覆盖
nH至μH级多档位电感值，满足信号滤波与扼流多样化需求
宽温工作范围
-55℃~+150℃车规宽温，适应严苛环境
无卤环保RoHS合规
无卤材质，符合RoHS标准，适配全球电子制造出口需求
国产替代降本增效
对标村田/TDK/Coilcraft等进口品牌，焊盘兼容原位替换，成本降低20%-40%
关键特性参数
| 参数项目 | 规格说明 |
|---|---|
| 类型 | 高频电路（车载） |
| 封装尺寸 | 公制 1608 |
| 工作温度 | 40℃~+125℃ |
| 环保合规 | 无卤材质，符合 RoHS 标准 |
| 电感量 | 100H~650nH |
| 自谐振频率 SRF | 510MHz ~ 1260MHz |
| 直流电阻 DCR | 0.1Ω ~ 0.52Ω |
| 额定电流Ir | 430mA ~ 1000mA |
📥 AWL1608FS-M01系列规格书-顺络Sunlord
包含完整电气参数、特性曲线、封装尺寸图、推荐焊盘Layout及回流焊温度曲线。顺络原厂资料，元器猫免费提供。
Pin-to-Pin兼容替代
💡 AWL1608FS-M01 与进口品牌同规格产品封装焊盘完全兼容，可在不修改PCB Layout的前提下直接替换，助力国产化降本。具体替代方案请联系元器猫FAE确认。
⚠️ 如需FAE协助参数对比与替代选型，💬 联系元器猫 或致电 13380306179。
典型应用领域
无线通信模组
WiFi 5/6 短距无线模组、蓝牙音频模组、Sub-GHz 无线收发模块
消费电子终端
智能手机射频匹配通路、平板电脑无线模块、机顶盒高频信号通路
网通设备
家用 / 企业路由器无线前端、交换机高频滤波电路、宽带接入设备信号通路
工业与车载
工业无线网关、车载无线通信单元
