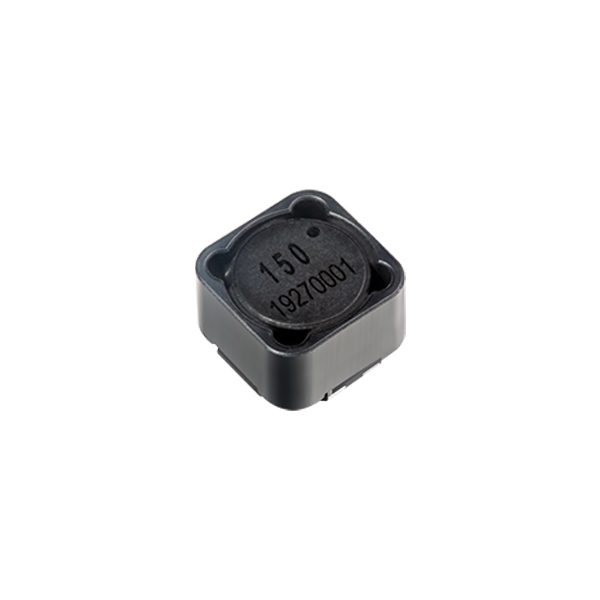

ACPR1208S
高效率、高耦合，高额定电流，低直流电阻
- 品牌： SUNLORD
- 尺寸/封装： 12.5×12.5×8.0 mm
- 重要参数： 4.7-100μH
- 额定电流： 1.5-5.0A
- 封装： SMD
- 工作温度： -50℃~+150℃
- 产品应用： SEPIC,Zeta,反激等拓扑结构电路,LED灯,电源电路
- 产品参数
- 品牌： SUNLORD
- 尺寸/封装： 12.5×12.5×8.0 mm
- 重要参数： 4.7-100μH
- 额定电流： 1.5-5.0A
- 封装： SMD
- 工作温度： -50℃~+150℃
- 产品应用： SEPIC,Zeta,反激等拓扑结构电路,LED灯,电源电路
产品概述
ACPR1208S 是深圳顺络电子（Sunlord）ACPR 系列的公制 1208（约 12.0×8.0mm）屏蔽型贴片耦合电感（Shielded SMD Coupled Inductor）。电感采用磁屏蔽结构与高磁通密度材料，具备低漏磁、低 DCR、高功率密度与高饱和电流特性，感量覆盖 μH 级多档位，符合 RoHS 环保标准，适配标准 SMT 回流焊工艺，是多相 VR 供电、CPU/GPU 电源管理、服务器、车载大电流 DC-DC 转换等大功率密度场景的通用耦合电感。
核心优势
低DCR高效率
超低直流电阻降低导通损耗，提升DC-DC转换效率，减少发热
大饱和电流
高饱和磁通密度材料，支持大电流瞬态不饱和，适合高功率密度电源
全磁屏蔽低EMI
闭合磁路/全包封结构，低漏磁，减少电磁干扰
宽温工作范围
-55℃~+150℃车规宽温，适应严苛环境
无卤环保RoHS合规
无卤材质，符合RoHS标准，适配全球电子制造出口需求
国产替代降本增效
对标村田/TDK/Coilcraft等进口品牌，焊盘兼容原位替换，成本降低20%-40%
关键特性参数
| 参数项目 | 规格说明 |
|---|---|
| 类型 | 耦合电路（车载） |
| 封装尺寸 | 公制 1208 |
| 工作温度 | 40℃~+125℃ |
| 环保合规 | 无卤材质，符合 RoHS 标准 |
| 电感量 | 4.7uH~100uH |
| 公差 | ±20% |
| 耐压值VDC | 75V |
| 直流电阻DCR | 25mΩ~280mΩ |
| 温升电流 | 1.5A~5A |
📥 ACPR1208S系列规格书-顺络Sunlord
包含完整电气参数、特性曲线、封装尺寸图、推荐焊盘Layout及回流焊温度曲线。顺络原厂资料，元器猫免费提供。
Pin-to-Pin兼容替代
💡 ACPR1208S 与进口品牌同规格产品封装焊盘完全兼容，可在不修改PCB Layout的前提下直接替换，助力国产化降本。具体替代方案请联系元器猫FAE确认。
⚠️ 如需FAE协助参数对比与替代选型，💬 联系元器猫 或致电 13380306179。
典型应用领域
多相 VR 供电
CPU/GPU 多相 VRM 电路、服务器主板供电、数据中心电源
服务器与基站
服务器 DC-DC 转换模块、基站射频单元电源、交换机电源板
工业电源
工业大功率电源模块、分布式电源系统
汽车电子
车载大功率 DC-DC 转换、车载娱乐系统主电源
